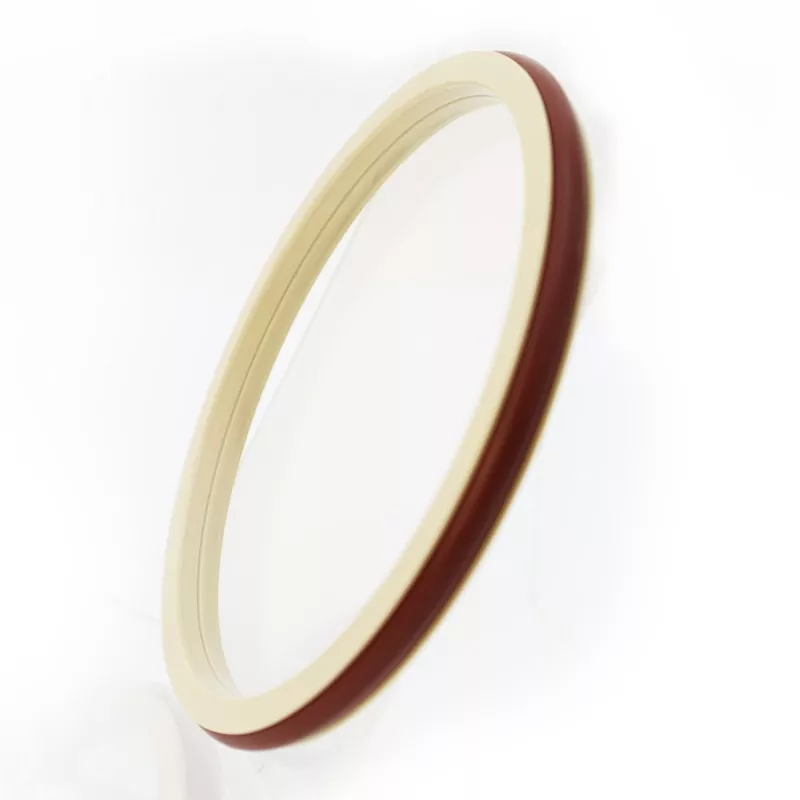

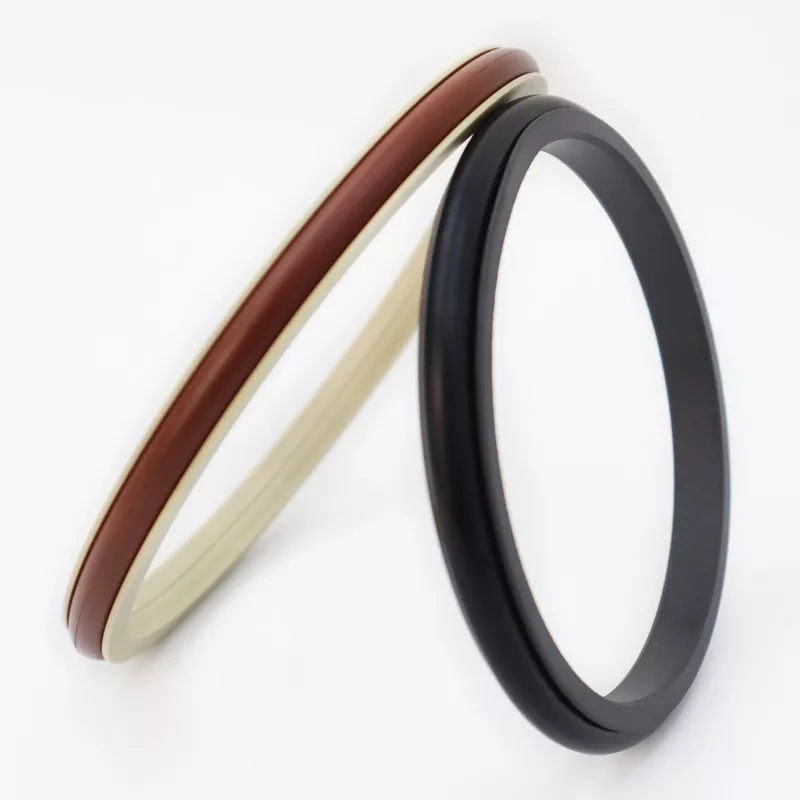

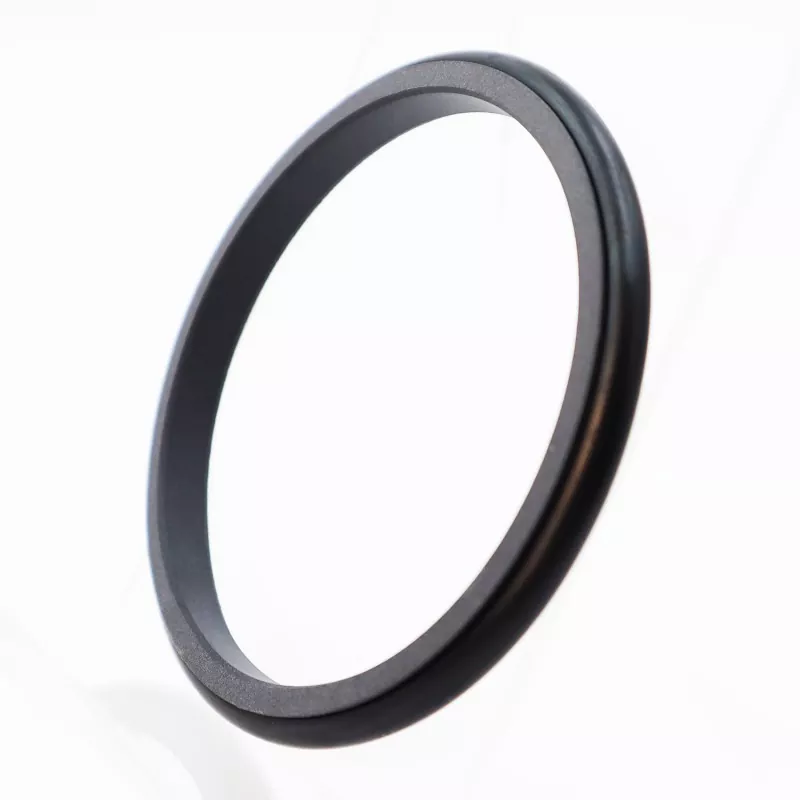

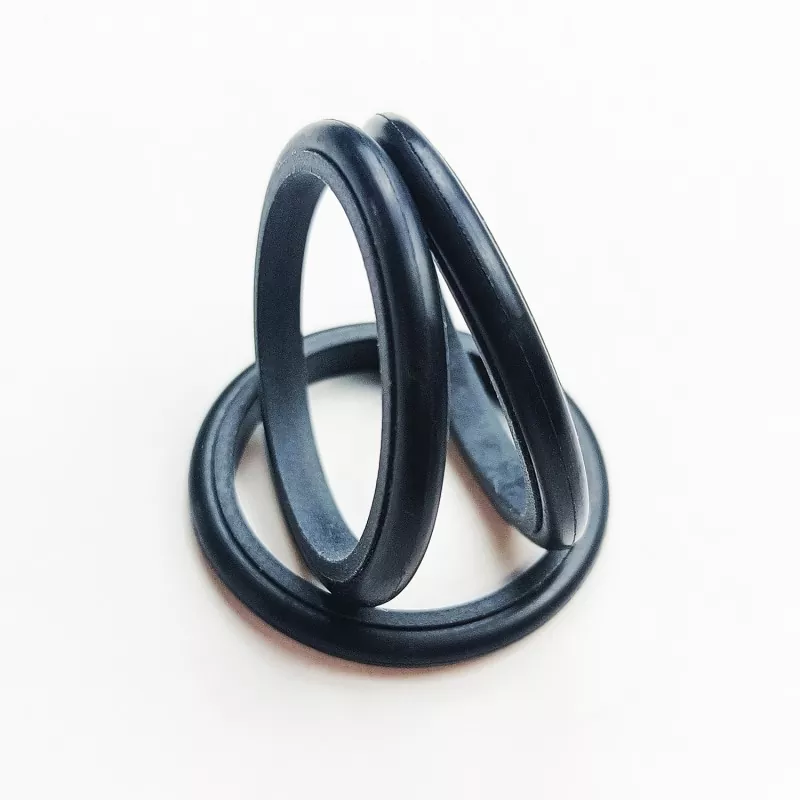

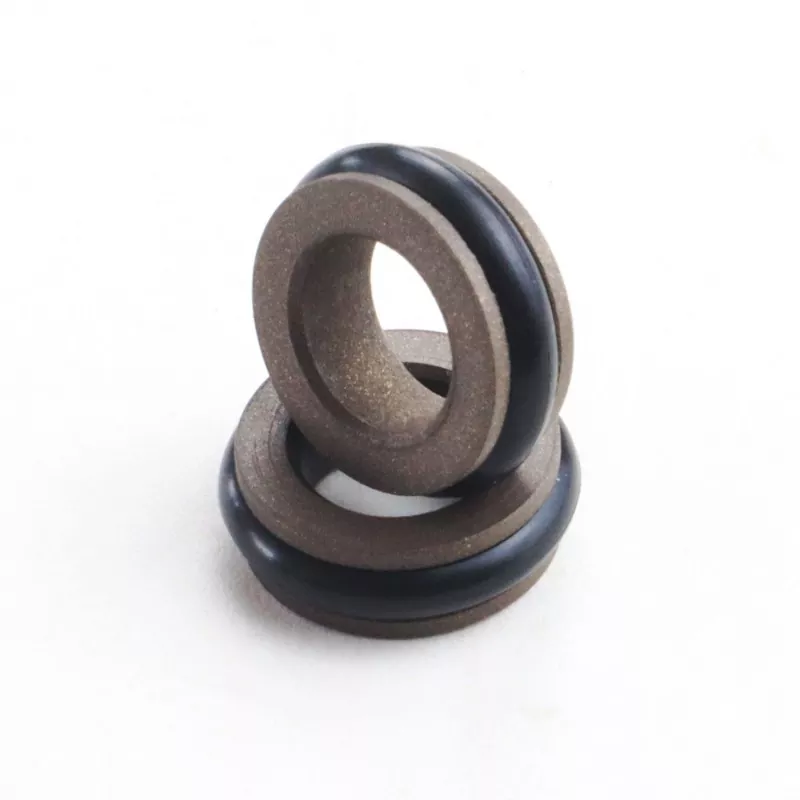

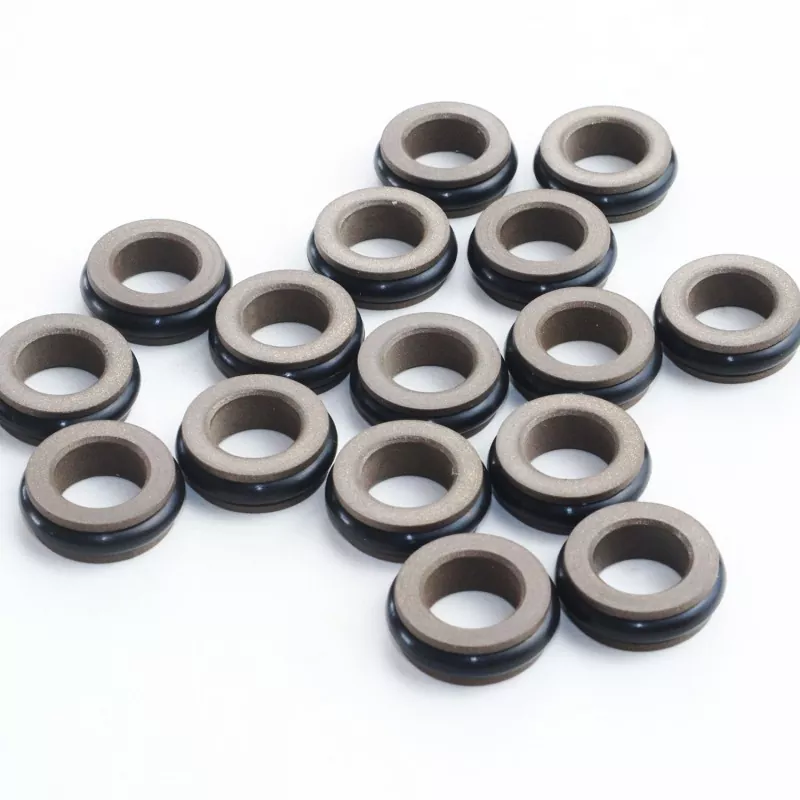

C-प्रकार एकत्रित सीलमध्ये PTFE आणि त्याच्या संमिश्र सामग्रीपासून बनविलेले C-आकाराचे सीलिंग रिंग आणि एक O-रिंग असते. हे हायड्रॉलिक आणि वायवीय परस्पर हालचालींमध्ये द्विदिशात्मक दाब सीलिंगसाठी योग्य आहे. हे RC06 आणि RC07 मालिकेत उपलब्ध आहे (GB1235 मालिका ओ-रिंगशी सुसंगत) जुळणाऱ्या O-रिंगवर अवलंबून. सीलिंग रिंगच्या पातळ-ओठांच्या डिझाइनमुळे, त्यात चांगली फॉलो-कम्पेन्सेशन क्षमता आहे, परिणामी उत्कृष्ट सीलिंग कार्यप्रदर्शन होते. सी-टाइप सीलची सममितीय रचना द्विदिशात्मक दाबाखाली सील करण्यास परवानगी देते.
1. हायड्रॉलिक आणि वायवीय दोन्ही अनुप्रयोगांसाठी योग्य.
2. उच्च आणि कमी दाब दोन्ही अनुप्रयोगांसाठी उत्कृष्ट सीलिंग कार्यप्रदर्शन.
3. कमी घर्षण, कमी प्रारंभ प्रतिकार, गुळगुळीत ऑपरेशन, समान गतिमान आणि स्थिर घर्षण, आणि रेंगाळत नाही.
4. दीर्घ सेवा जीवन; तेल-मुक्त स्नेहन सीलिंगसाठी योग्य.
5. द्विदिश दाब सीलिंगसाठी योग्य.
अत्यंत मूल्ये एकाच वेळी येऊ नयेत.
|
दाब (MPa) |
तापमान (°C) |
गती (m/s) |
मीडिया |
|
≤१०० |
-35 ते +100 (NBR ओ-रिंगसह) |
≤6 |
हायड्रॉलिक तेल, आग-प्रतिरोधक द्रव (HFA/HFB), वायू इ. |
|
-20 ते +180 (एफकेएम ओ-रिंगसह) |
1. जुळणारे O-रिंग साहित्य: RO1 Nitrile Butadiene रबर (NBR), RO2 Fluororubber (FKM), इ.
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE3, इतर पर्यायी सामग्रीमध्ये PTFE2, PTFE4 आणि इतर उच्च-कार्यक्षमता सामग्री समाविष्ट आहे.
ऑर्डरिंग मॉडेल RC06-80x89.9x9.2-PTFE3—R01
मॉडेल-रॉड व्यास x खोबणी व्यास x खोबणी रुंदी PTFE3 - सुधारित PTFE मटेरियल कोड R01 ओ-रिंग साहित्य
तपशील सारणीमध्ये सूचीबद्ध केलेल्या कोणत्याही आकाराची उत्पादने तयार करू शकतात.
|
d f8 मानक RC06 |
d f8 लाइट-ड्यूटी RC06-Q |
d f8 हेवी-ड्यूटी RC06-Z |
D H9 |
L+0.2 |
L1 |
Rmax |
Smax |
झमिन |
d0 |
|
|
20MPA |
40MPA |
|||||||||
|
-- |
४~१७.९ |
-- |
d+3.6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
४~१७.९ |
१८~३९.९ |
-- |
d+5.0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
१८~३९.९ |
40~106.9 |
४~१७.९ |
d+6.6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106.9 |
107~630.9 |
१८~३९.९ |
d+9.9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630.9 |
६३१~९९९ |
40~106.9 |
d+13.0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
६३१~९९९ |
1000~1600 |
107~630.9 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
≥१६०० |
६३१~९९९ |
d+18.5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥१६०० |
-- |
1000~1600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
नोंद: 1. शाफ्ट व्यास ≤ 70 मिमी साठी, खुल्या ग्रूव्ह सीलची शिफारस केली जाते. इंटिग्रल (बंद) ग्रूव्ह सीलच्या स्थापनेसाठी, कृपया इंस्टॉलेशन मार्गदर्शक पहा.
2. दाब > 40MPa साठी, सीलचे मूळ क्षेत्र Smax ने H8/f8 फिट सहिष्णुता वापरली पाहिजे.
ओ-रिंग GB1235 जुळणारे विनिर्देश सारणीमध्ये सूचीबद्ध केलेल्या कोणत्याही आकाराची उत्पादने तयार करू शकतात.
|

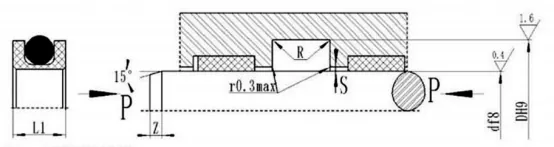

शाफ्ट व्यास श्रेणी d f8 |
चर व्यास D H9 |
खंदक रुंदी L+0.2 |
सीलची उंची L1 |
गोलाकार कोपरे Rmax |
रेडियल क्लीयरन्स Smax |
चांफर झमिन |
ओ-रिंग वायर व्यास d0 |
|
|
20MPA |
40MPA |
|||||||
|
५~२१ |
d+4.5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
२२~३९ |
d+6.5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
d+10.4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
१५५~१५०० |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
ऑर्डरिंगचे उदाहरण RC07—80*90.4*9.8-PTFE3-R01
