उच्च-दाबाच्या सीलमध्ये विशेषज्ञ म्हणून, रुईचेन सीलिंग "फूट-प्रकार संयुक्त सील" ऑफर करते. सीलिंग रिंगमध्ये पातळ-ओठांची रचना आहे जी उत्कृष्ट गतिमान भरपाई क्षमता प्रदान करते. त्याची पाय-आकाराची सीलिंग पृष्ठभाग- पाचर-आकाराच्या खोबणीचा समावेश- दूषित होण्याचा प्रतिकार वाढवते आणि घर्षण कमी करते; हे विशेष डिझाइन दबाव प्रतिरोधक क्षमता वाढवते, ज्यामुळे ते उच्च-दाब आणि अति-उच्च-दाब अनुप्रयोगांसाठी योग्य बनते. टीप: हे सील बंद खोबणीमध्ये स्थापनेसाठी योग्य नाही.
अभियांत्रिकी उपकरणे खरेदी करणाऱ्यांकडून निवड आणि मोठ्या प्रमाणात ऑर्डरच्या चौकशीचे आम्ही स्वागत करतो.

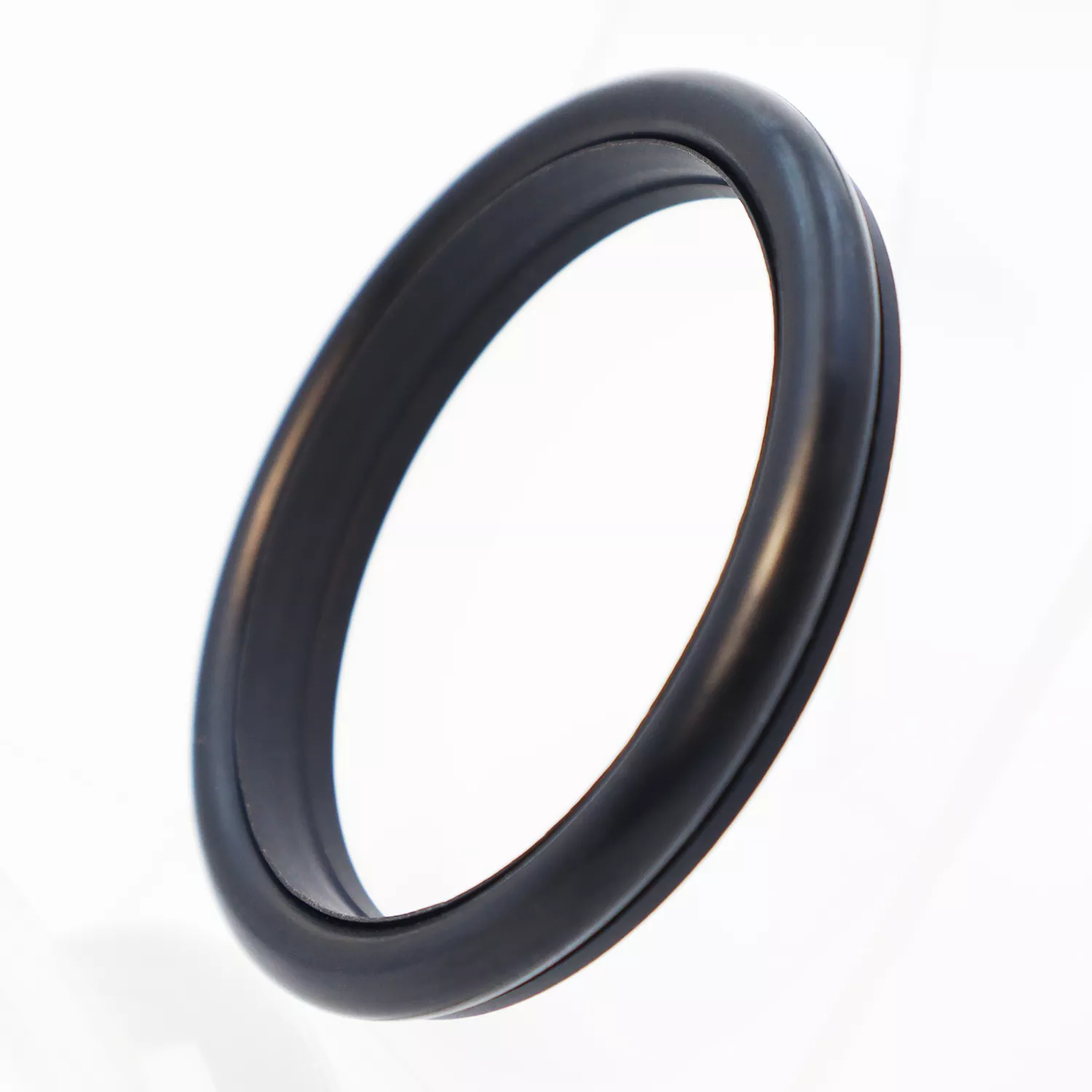

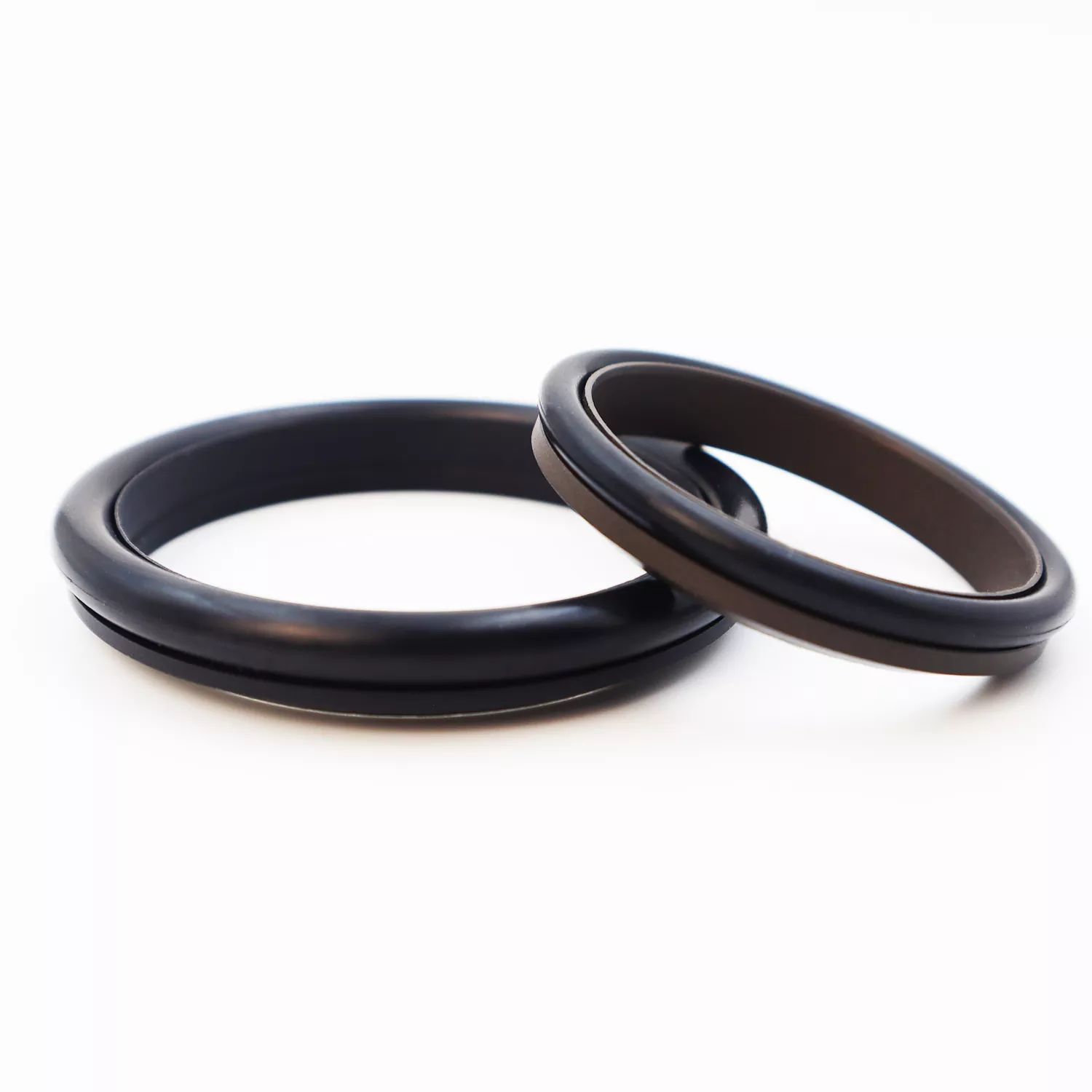

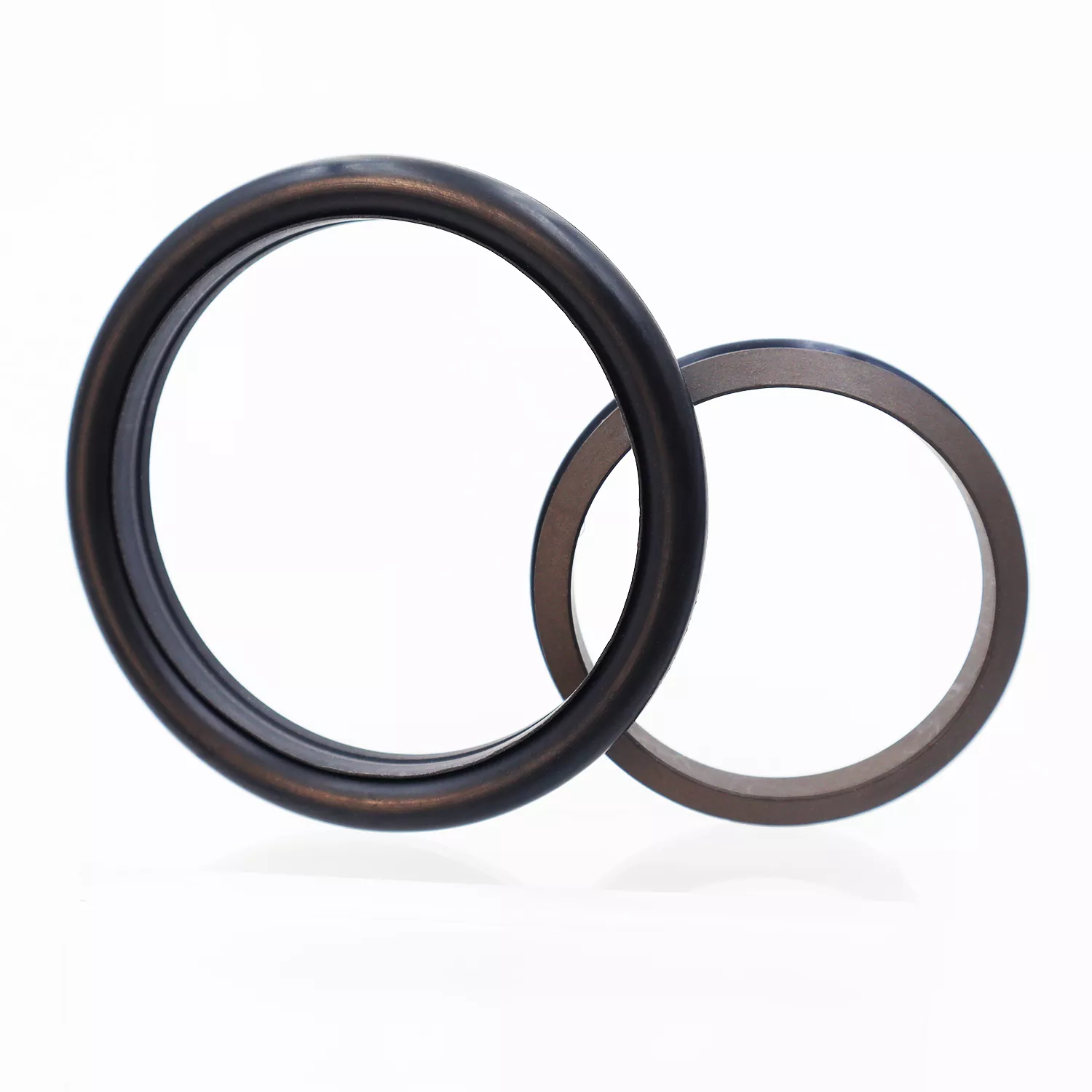

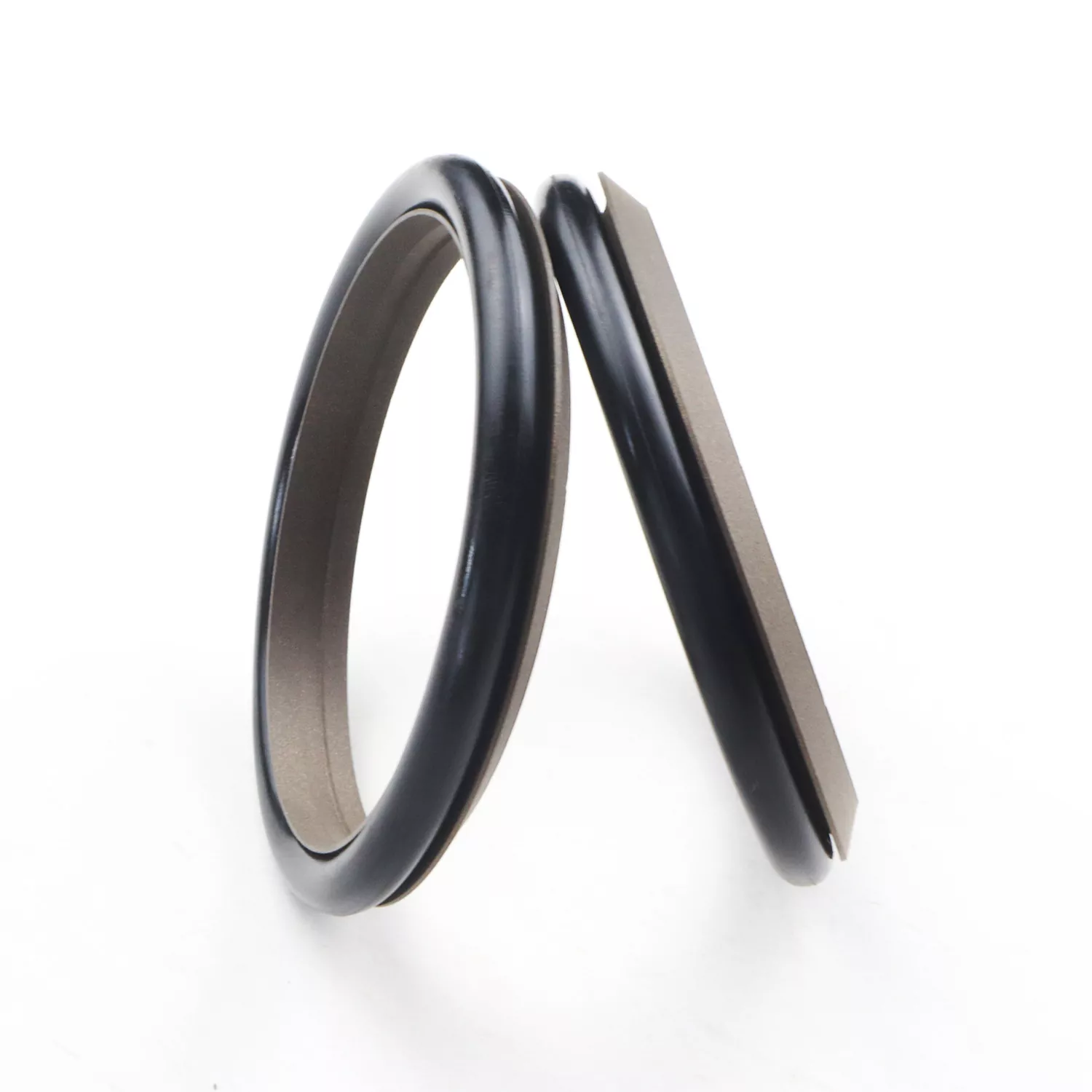

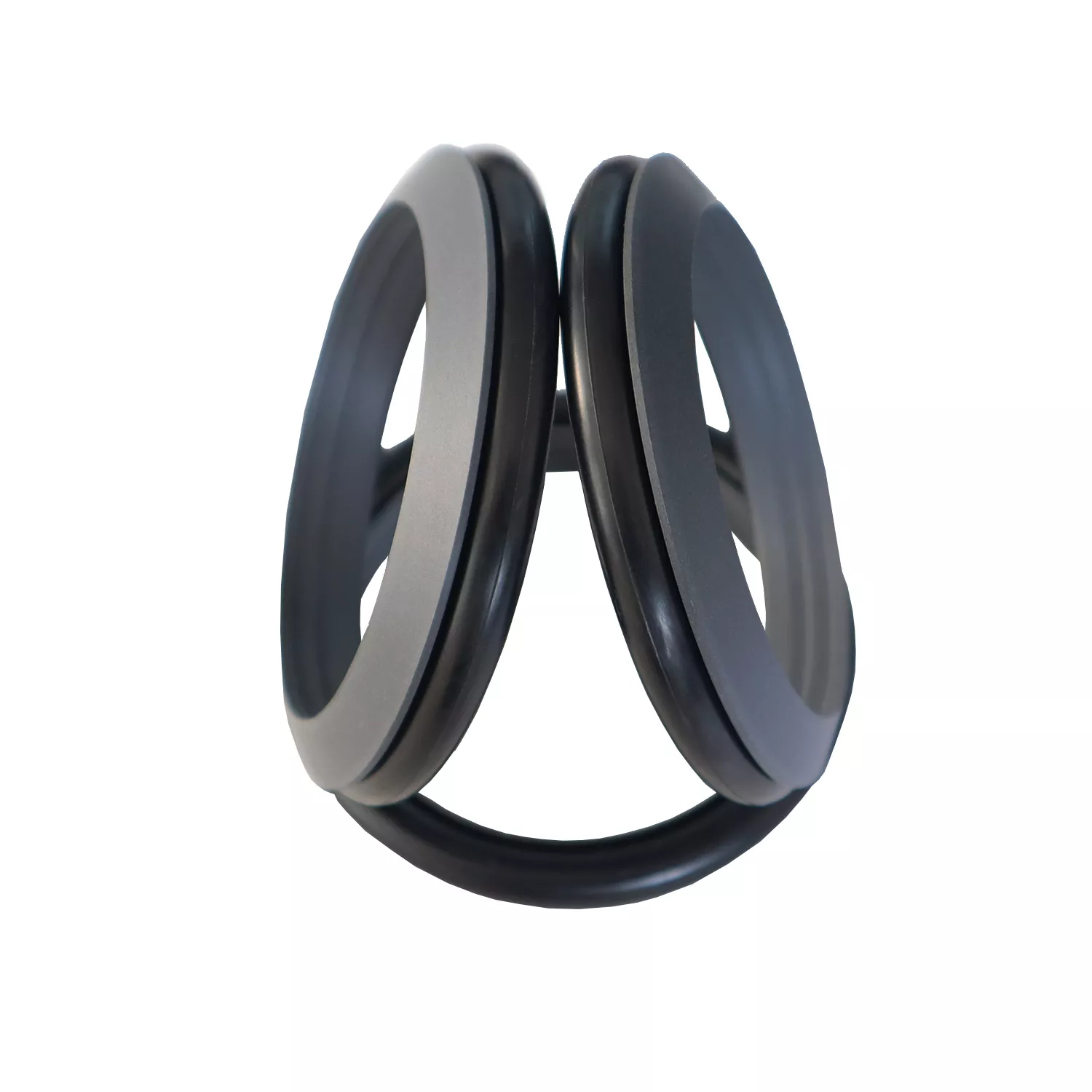

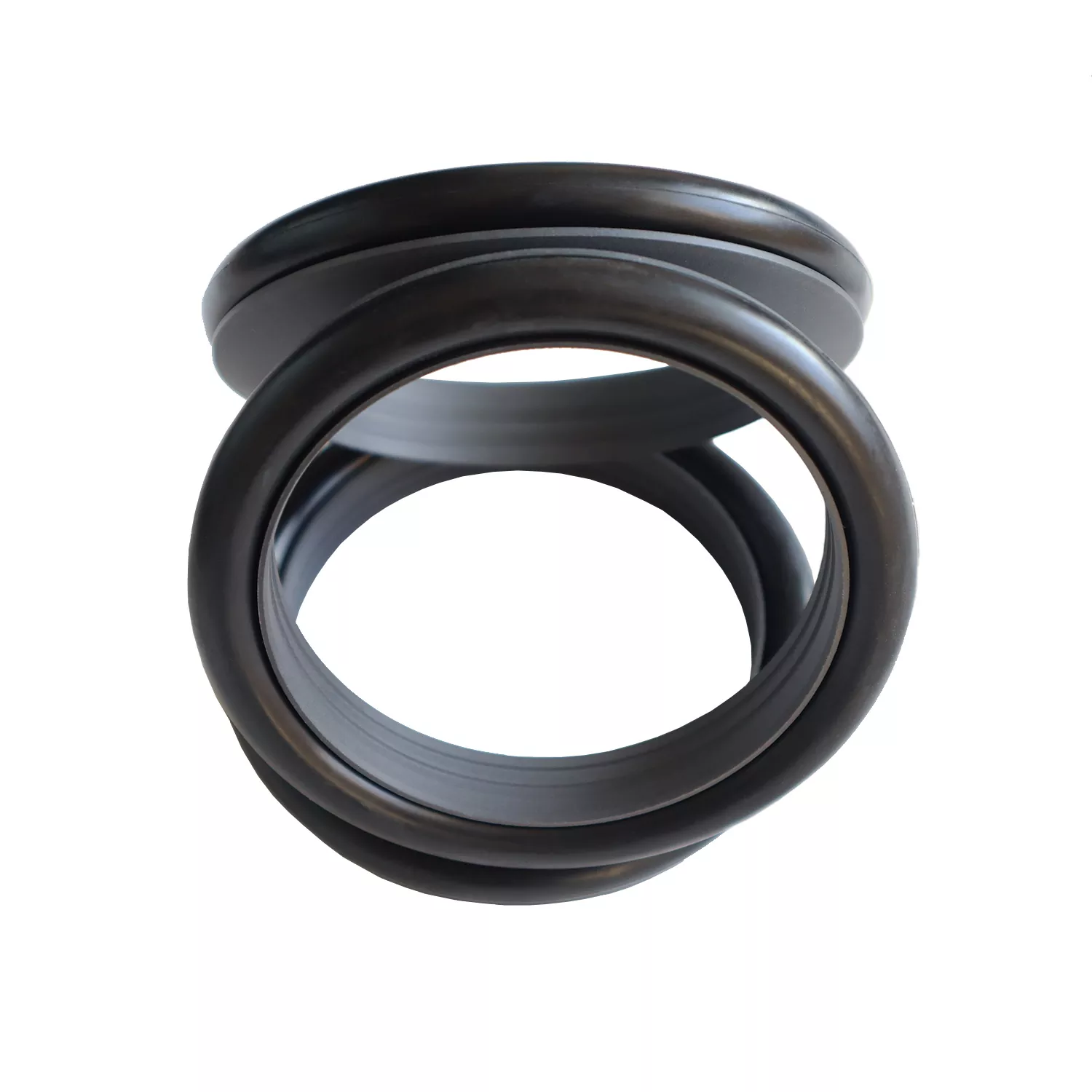

फूट-प्रकारच्या एकत्रित सीलमध्ये रबर ओ-रिंगसह जोडलेली पाय-आकाराची सीलिंग रिंग (PTFE किंवा PTFE कंपोझिटपासून बनलेली) असते; हे हायड्रॉलिक आणि वायवीय परस्परपूरक अनुप्रयोगांमध्ये एकल-अभिनय सीलिंगसाठी डिझाइन केलेले आहे.
सोबतच्या O-रिंगच्या आधारे हे RC03 मालिका आणि RC04 मालिका (जीबी1235 मालिका ओ-रिंग वापरते) मध्ये वर्गीकृत केले आहे. सीलिंग रिंगमध्ये पातळ-ओठांची रचना आहे जी उत्कृष्ट डायनॅमिक भरपाई देते, परिणामी उत्कृष्ट सीलिंग कार्यप्रदर्शन होते. पायाच्या आकाराच्या सीलिंग पृष्ठभागावरील पाचर-आकाराचे खोबणी घर्षण कमी करताना सीलिंगची अखंडता आणि दूषित होण्याचे प्रतिकार सुधारते. स्ट्रक्चरल डिझाइन सीलची दाब हाताळण्याची क्षमता देखील वाढवते. सामान्यतः, ते बंद खोबणीमध्ये स्थापित केले जाऊ शकत नाही.
1. हायड्रॉलिक आणि वायवीय दोन्ही अनुप्रयोगांसाठी योग्य
2. उच्च-दाब आणि कमी-दाब दोन्ही वातावरणात उत्कृष्ट सीलिंग कार्यप्रदर्शन
3. कमी घर्षण; किमान स्टार्ट-अप प्रतिकार आणि गुळगुळीत हालचाल; समान गतिमान आणि स्थिर घर्षण; स्टिक-स्लिप प्रभाव नाही
4. दीर्घ सेवा जीवन; तेल-मुक्त स्नेहन अनुप्रयोगांसाठी योग्य
5. उच्च-दाब आणि अति-उच्च-दाब सीलिंग आवश्यकता हाताळण्यास सक्षम
मर्यादा मूल्ये एकाच वेळी येऊ नयेत.
|
दाब (MPa) |
तापमान (°C) |
गती (m/s) |
मीडिया |
|
≤१०० |
-35 ते +100 (NBR ओ-रिंगसह) |
≤6 |
हायड्रॉलिक तेल, आग-प्रतिरोधक द्रव (HFA/HFB), वायू इ. |
|
-20 ते +180 (एफकेएम ओ-रिंगसह) |
1. सुसंगत ओ-रिंग सामग्रीमध्ये समाविष्ट आहे: RO1 नायट्रिल रबर (NBR), RO2 फ्लोरोरुबर (FKM), इ.
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE3; इतर उपलब्ध पर्यायांमध्ये PTFE2, PTFE4 आणि इतर उच्च-कार्यक्षमता सामग्री समाविष्ट आहे.

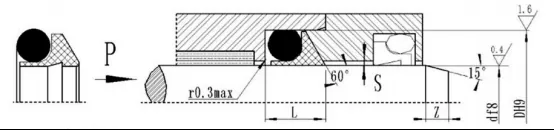

ऑर्डर मॉडेल: RC03—80x89x10-PTFE3-R01
मॉडेल - रॉड व्यास x खोबणी व्यास x खोबणी रुंदी PTFE3 - सुधारित PTFE सामग्री कोड R01 - O-रिंग सामग्री कोड
तपशील सारणीमध्ये सूचीबद्ध केलेल्या कोणत्याही आकारात उत्पादने तयार केली जाऊ शकतात.
|
d f8 |
D H9 |
L+0.2 |
Smax |
झमिन |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
५~१७ |
d+4.7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
१८~३९ |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
d+9.0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
१०९~६७० |
d+12.0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
६७१~९९९ |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>१६०० |
d+21.2 |
22 |
0.7 |
0.6 |
20 |
12 |
टिपा: 1. 60 MPa > दाबांसाठी, सील बेस एरियावर H8/f8 फिट टॉलरन्स वापरा; अति-उच्च-दाब सीलिंगसाठी, Smax <0.05.
2. बंद खोबणी रचना आवश्यक असल्यास कार्यालयाचा सल्ला घ्या.
GB1235 O-rings सह सुसंगत; विनिर्देश सारणीमध्ये सूचीबद्ध केलेल्या कोणत्याही आकाराची उत्पादने तयार केली जाऊ शकतात.
|
d f8 |
D H9 |
L+0.2 |
Smax |
झमिन |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
५~३९ |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
४०~१५० |
d+9.8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
१५१~१५०० |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
