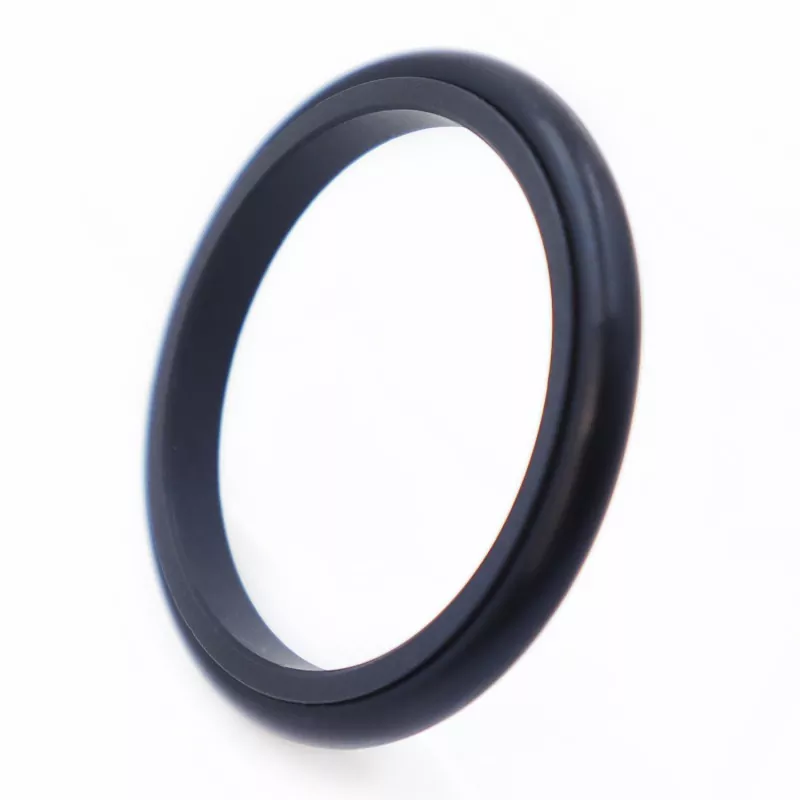

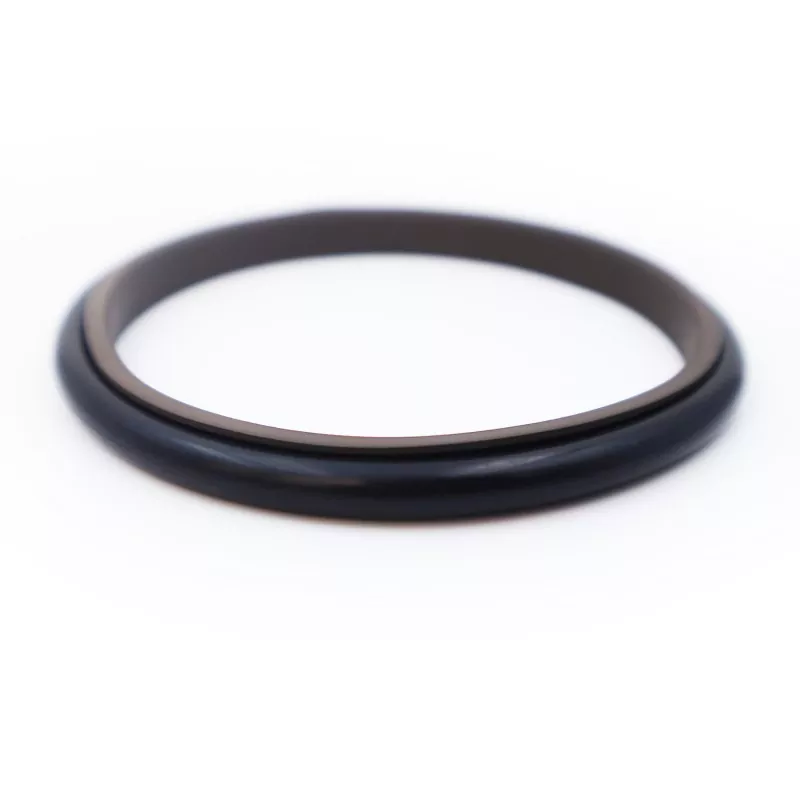

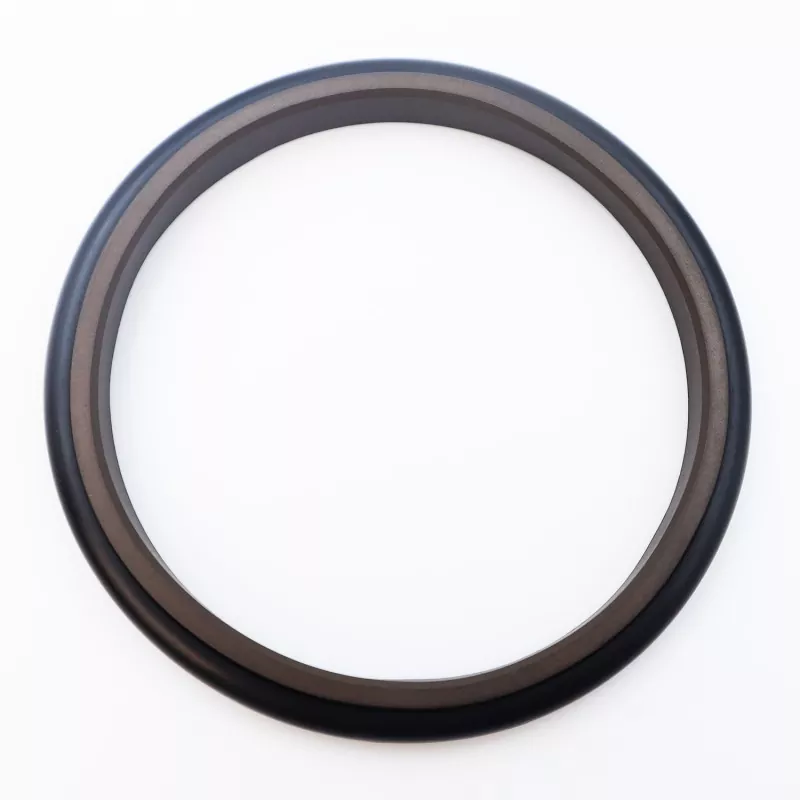

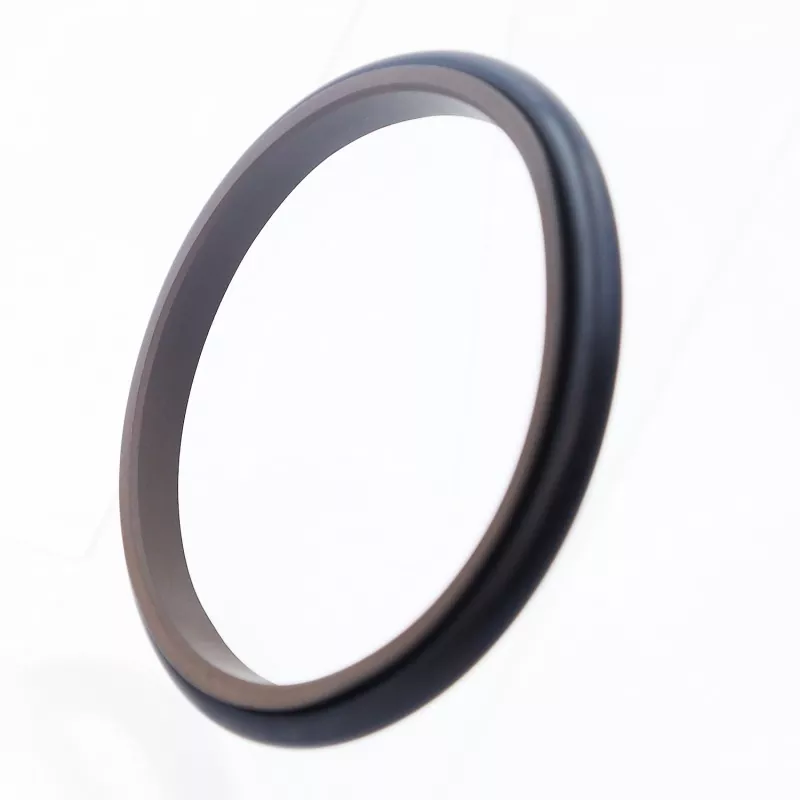

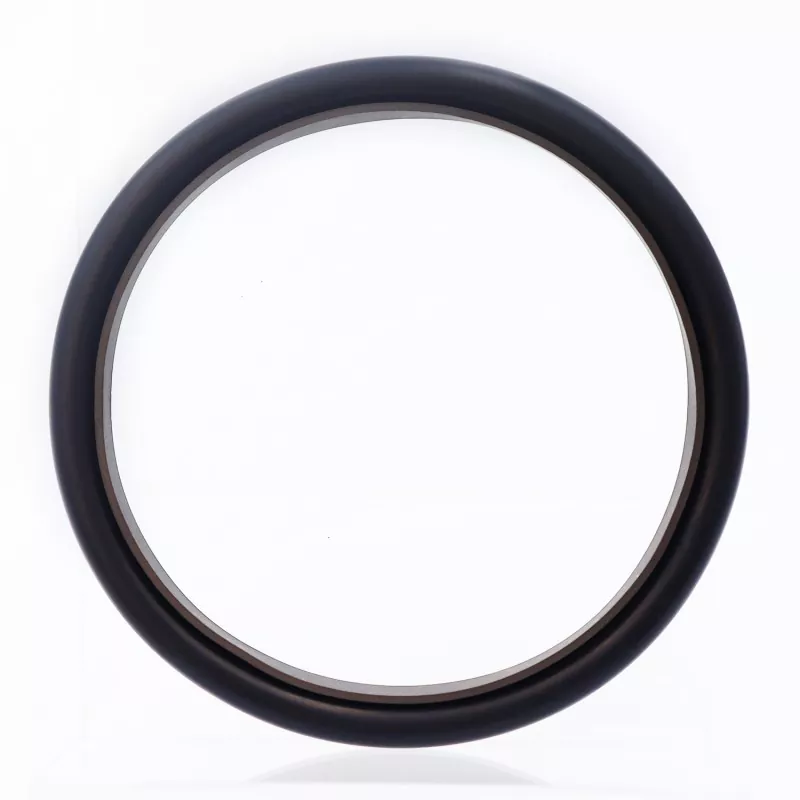

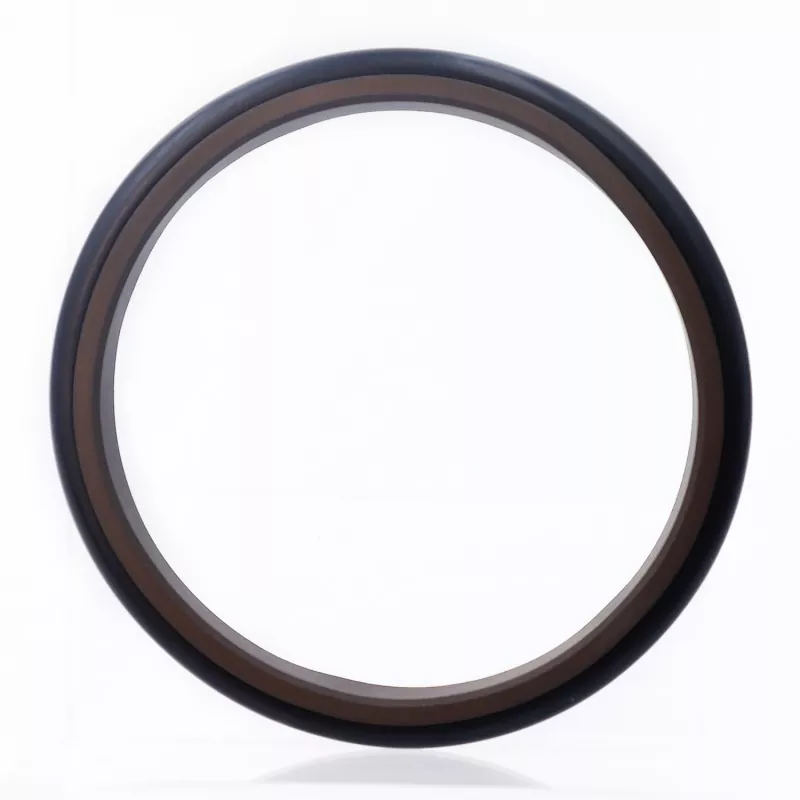

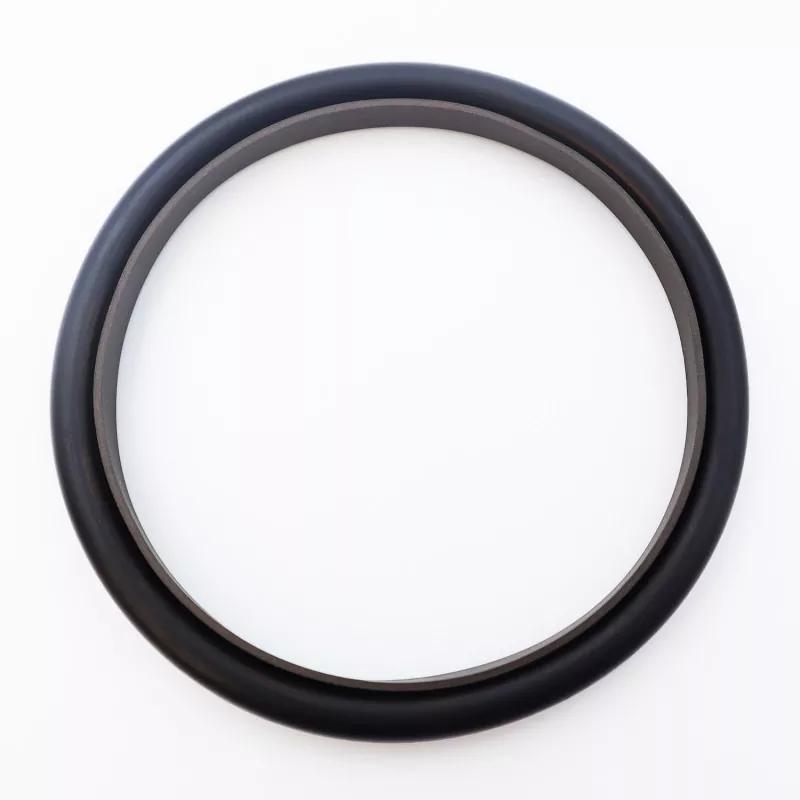

त्रिकोण कॉम्बिनेशन सीलमध्ये त्रिकोणी PTFE सीलिंग रिंग आणि रबर ओ-रिंग असते; हे हायड्रोलिक आणि वायवीय परस्पर परस्पर अनुप्रयोगांमध्ये एकल-अभिनय दाब सीलिंगसाठी डिझाइन केलेले आहे. ओ-रिंग रेडियल फोर्स प्रदान करते आणि सीलिंग रिंगवरील पोशाखांची भरपाई करते. सीलिंग रिंगच्या पातळ-ओठ डिझाइनबद्दल धन्यवाद, ते उत्कृष्ट फॉलो-अप भरपाई आणि सीलिंग कार्यप्रदर्शन देते. 30 मिमी पेक्षा लहान व्यास असलेल्या रॉडसाठी, स्प्लिट (ओपन-टाइप) ग्रूव्ह डिझाइन वापरावे.
1. दोन्ही हायड्रॉलिक आणि वायवीय अनुप्रयोगांसाठी योग्य;
2. कमी घर्षण, कमी ब्रेकअवे प्रतिकार, गुळगुळीत हालचाल, समान गतिमान आणि स्थिर घर्षण आणि कोणतीही स्टिक-स्लिप नाही;
3. दीर्घ सेवा जीवन; तेल-मुक्त स्नेहन अनुप्रयोगांसाठी योग्य;
4. कॉम्पॅक्ट डिझाइन; स्थापित करणे आणि देखरेख करणे सोपे आहे;
मर्यादा मूल्ये एकाच वेळी येऊ नयेत.
|
दाब (MPa) |
तापमान (°C) |
गती मी/से |
मीडिया |
|
≤२० |
-35 ते +100 (NBR ओ-रिंगसह) |
≤6 |
खनिज-आधारित हायड्रॉलिक तेले, आग-प्रतिरोधक द्रव (HFA/HFB), वायू इ. |
|
-20 ते +180 (एफकेएम ओ-रिंगसह) |
1. सुसंगत ओ-रिंग सामग्रीमध्ये समाविष्ट आहे: R01 नायट्रिल रबर (NBR), R02 फ्लोरोरुबर (FKM), इ.
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE3; पर्यायी सामग्रीमध्ये PTFE1, PTFE2 आणि PTFE4 यांचा समावेश होतो.
ऑर्डर मॉडेल: RC14—80—PTFE3—R01
RC14 - मॉडेल 80 - शाफ्ट व्यास d - PTFE (मटेरियल कोड R01) - ओ-रिंग मटेरियल कोड
तपशील सारणीमध्ये सूचीबद्ध केलेल्या कोणत्याही आकारात उत्पादने तयार केली जाऊ शकतात.
|

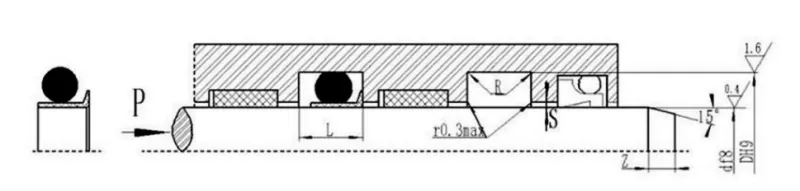

शाफ्ट व्यास श्रेणी d f8 |
चर व्यास D H9 |
खोबणीची रुंदी L+0.2 |
कोपरा त्रिज्या Rmax |
रेडियल क्लीयरन्स S |
चांफर Z |
ओ-रिंग वायर व्यास करा |
|
८~१७ |
d+5.2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
१८~३९ |
d+6.6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
१०९~१५०० |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
नोंद: शाफ्ट व्यास ≤30 मिमी साठी, खुल्या खोबणी वापरण्याची शिफारस केली जाते.
