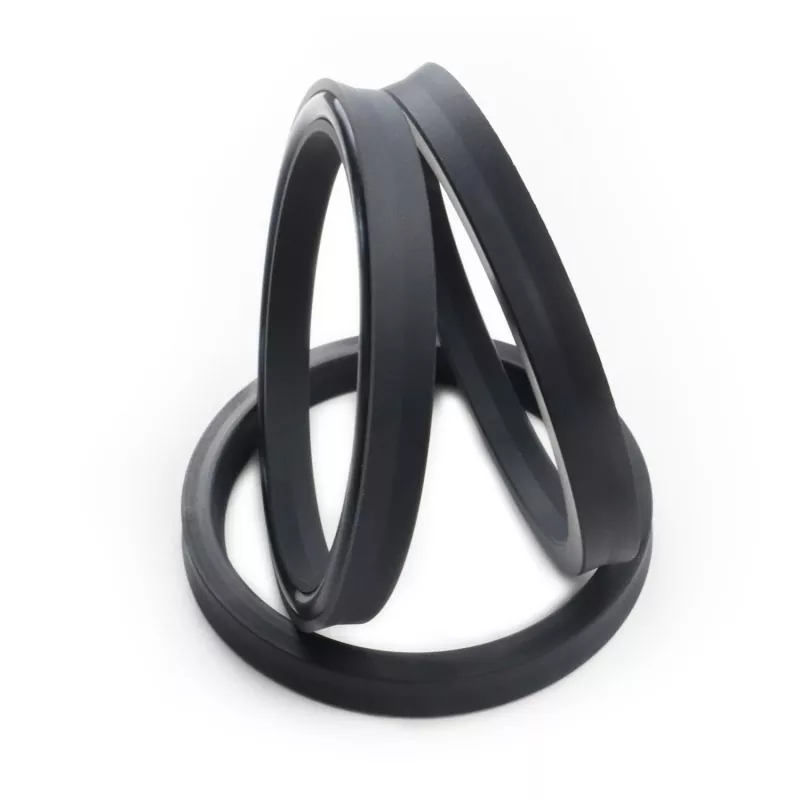

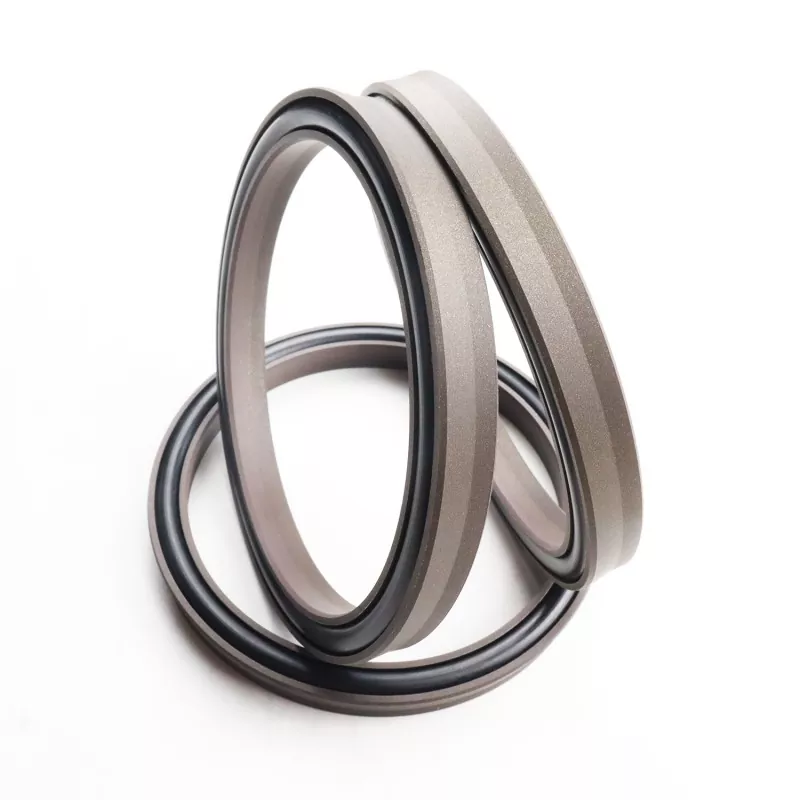

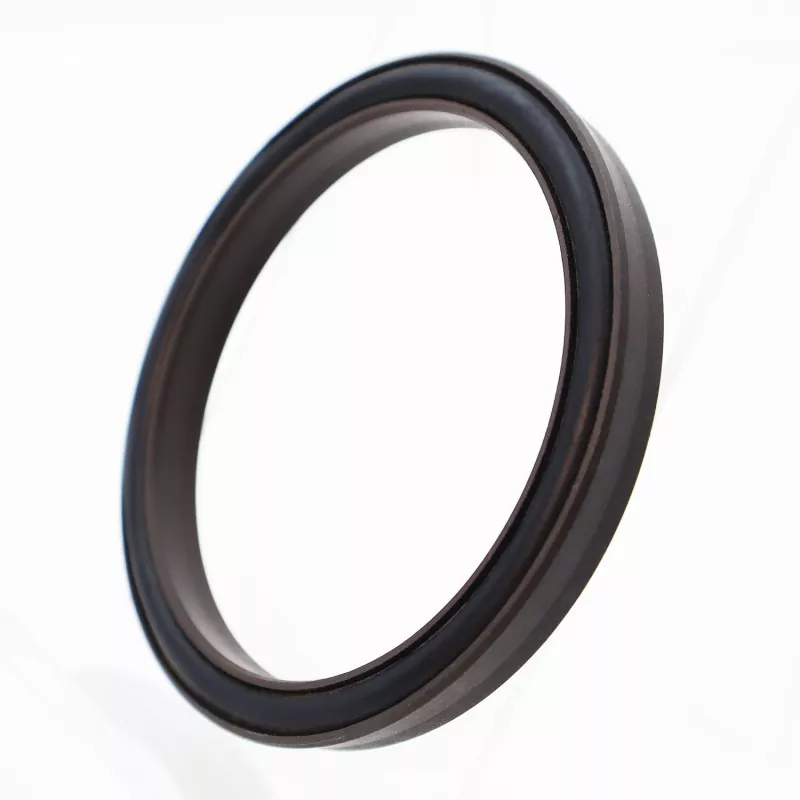

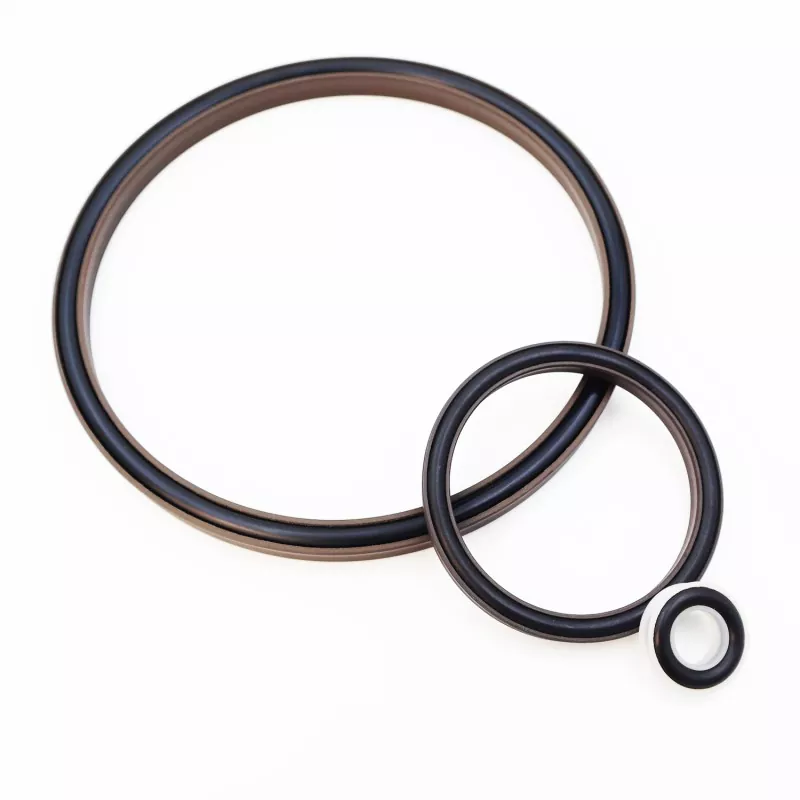

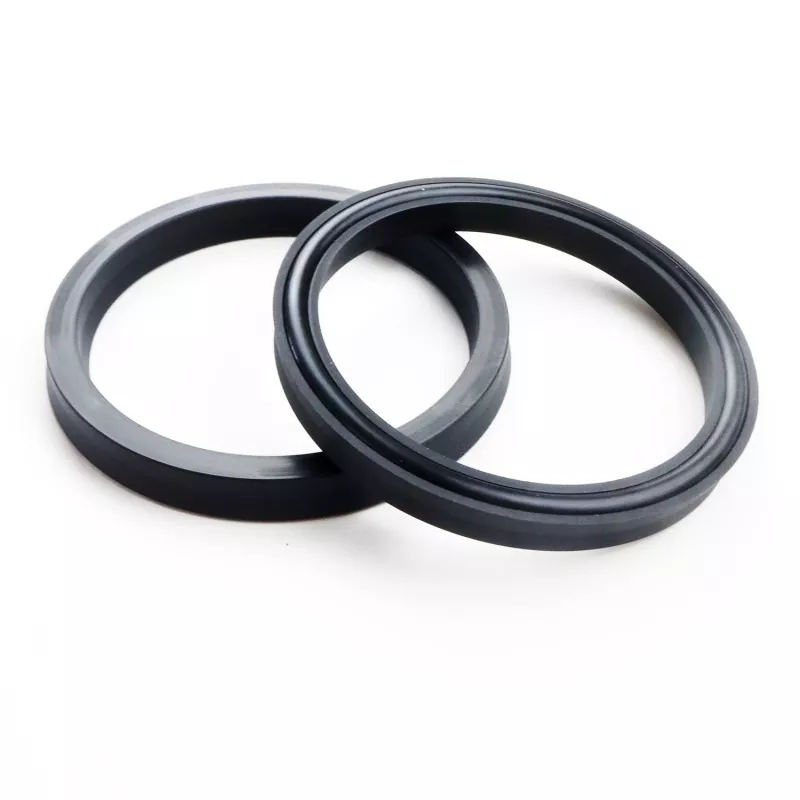

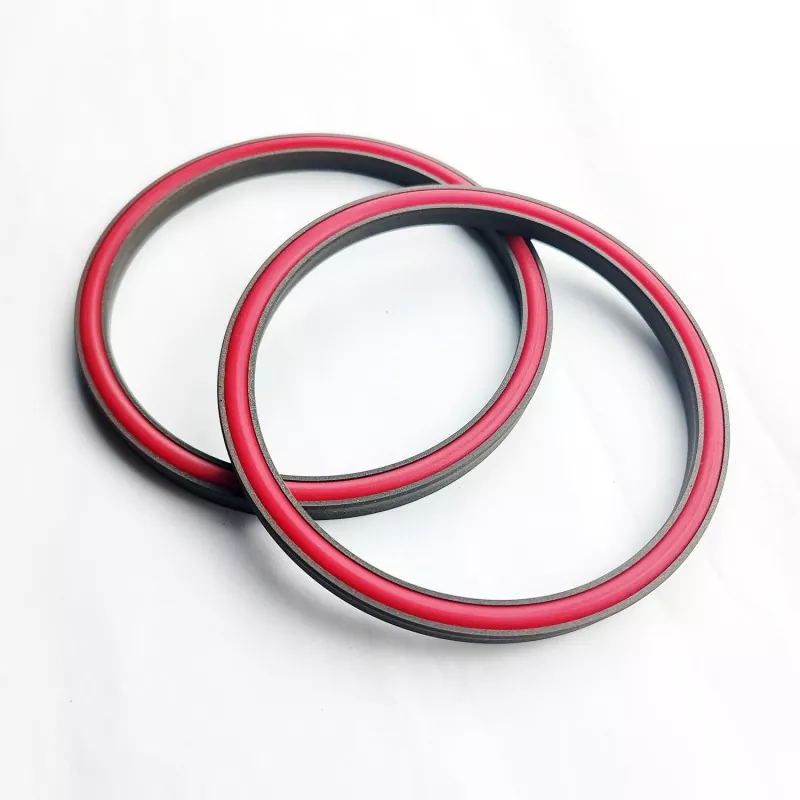

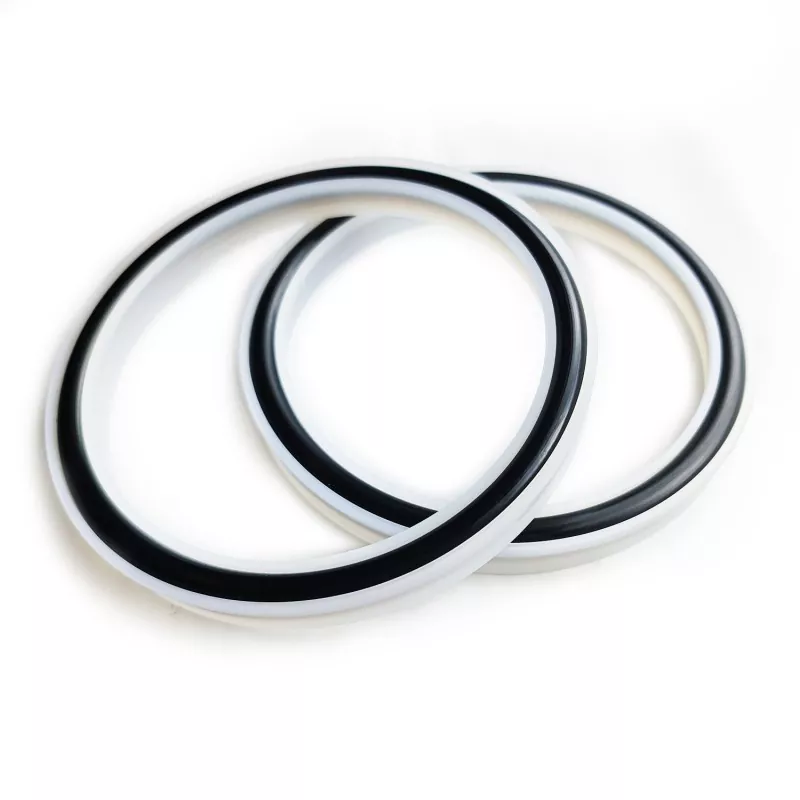

Y-प्रकार संयुक्त सील (अल्ट्रा-हाय प्रेशर/हायड्रॉलिक प्रेशर सील) मध्ये PTFE आणि त्याच्या संमिश्र सामग्रीपासून बनवलेली Y-आकाराची सीलिंग रिंग आणि एक O-रिंग असते. हे हायड्रॉलिक रेसिप्रोकेटिंग मोशनमध्ये युनिडायरेक्शनल सीलिंगसाठी योग्य आहे.
Y-आकाराच्या सीलिंग रिंगच्या पेटंट केलेल्या संरचनेमुळे आणि ऑप्टिमाइझ केलेल्या जाडीच्या डिझाइनमुळे, ते पाण्याचा दाब किंवा इतर कमी-स्निग्धता माध्यमांमध्ये देखील चांगले कार्य करते. सीलिंग रिंगचे स्ट्रक्चरल डिझाइन उच्च आणि अति-उच्च दाबांवरील प्रतिकार देखील सुधारते. सील घर्षणाच्या कमी गुणांकाने चालते, रेंगाळणे दूर करते आणि दीर्घकालीन तेल-मुक्त स्नेहन सक्षम करते.
टीप: या सील संरचनेला मर्यादा आहेत आणि बंद खोबणीमध्ये वापरण्यासाठी शिफारस केलेली नाही.
1. कमी घर्षण, कमी प्रारंभिक प्रतिकार, गुळगुळीत ऑपरेशन, समान गतिमान आणि स्थिर घर्षण, रेंगाळत नाही.
2. दीर्घ सेवा जीवन, तेल-मुक्त स्नेहन सीलिंगसाठी योग्य.
3. उच्च-दाब, अति-उच्च-दाब, आणि कमी-स्निग्धता माध्यम जसे की पाणी सील करण्यासाठी योग्य.
अत्यंत मूल्ये एकाच वेळी येऊ नयेत. दबाव 260MPa पेक्षा जास्त असल्यास कृपया आमच्या कंपनीशी संपर्क साधा.
|
दाब (MPa) |
तापमान (°C) |
गती (m/s) |
मीडिया |
|
≤२६० |
-35 ते +100 (NBR ओ-रिंगसह) |
≤6 |
हायड्रॉलिक तेल, आग-प्रतिरोधक द्रव (HFA/HFB), वायू इ. |
|
-20 ते +180 (एफकेएम ओ-रिंगसह) |
1. जुळणारे O-रिंग साहित्य: RO1 Nitrile Butadiene रबर (NBR), RO2 Fluororubber (FKM), इ.
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE3, इतर पर्यायी सामग्रीमध्ये PTFE2, PTFE4 आणि इतर उच्च-कार्यक्षमता सामग्री समाविष्ट आहे.

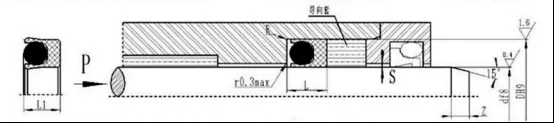

ऑर्डरिंग मॉडेल RC10-40x52.4x9.2-PTFE3-R01
मॉडेल - रॉड व्यास x खोबणी व्यास x खोबणी रुंदी PTFE3 - सुधारित PTFE मटेरियल कोड R01 - ओ-रिंग मटेरियल कोड
