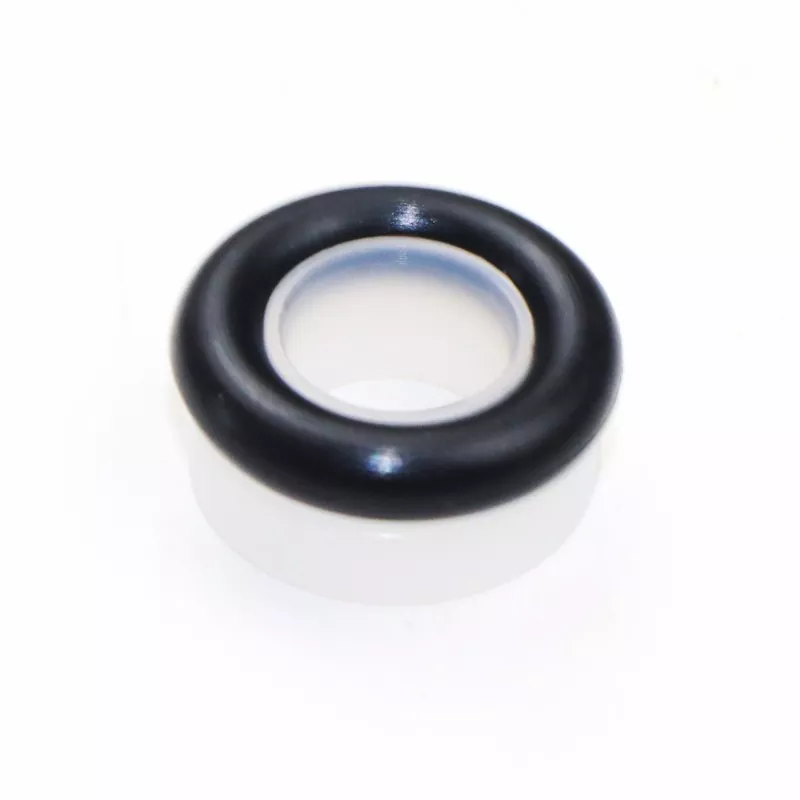

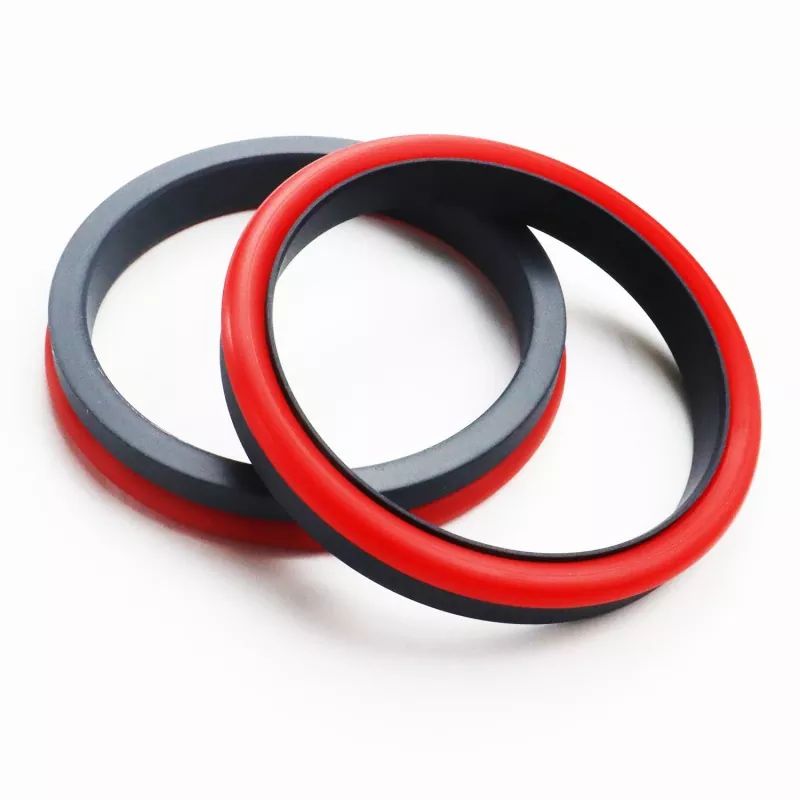

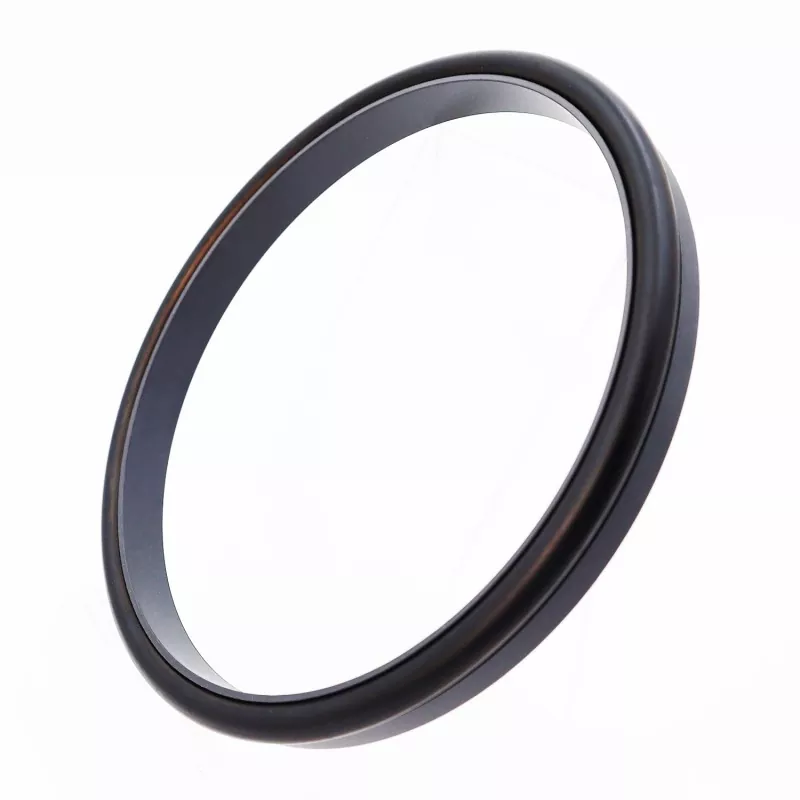

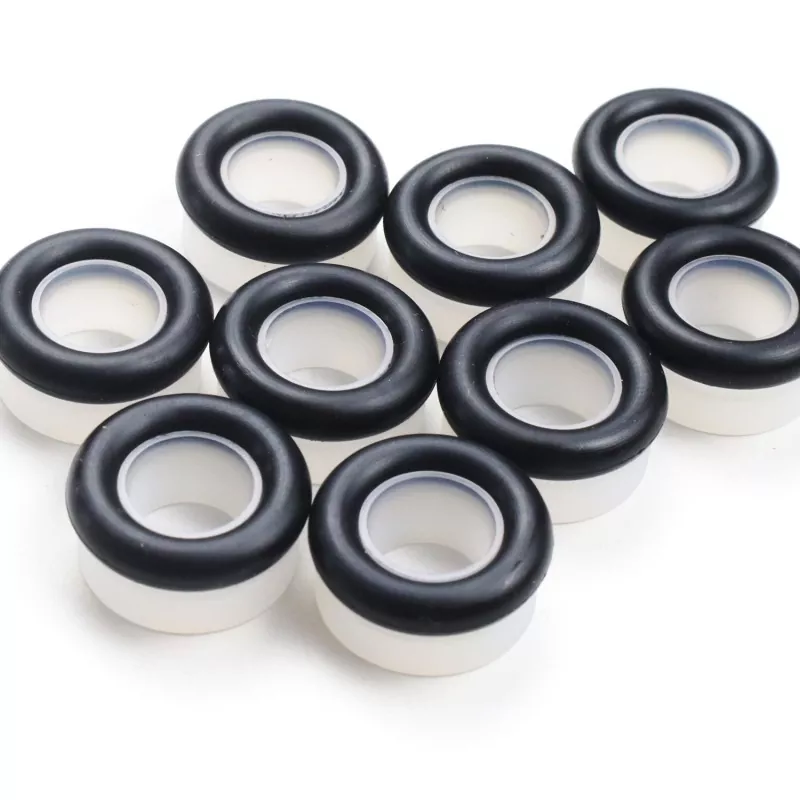

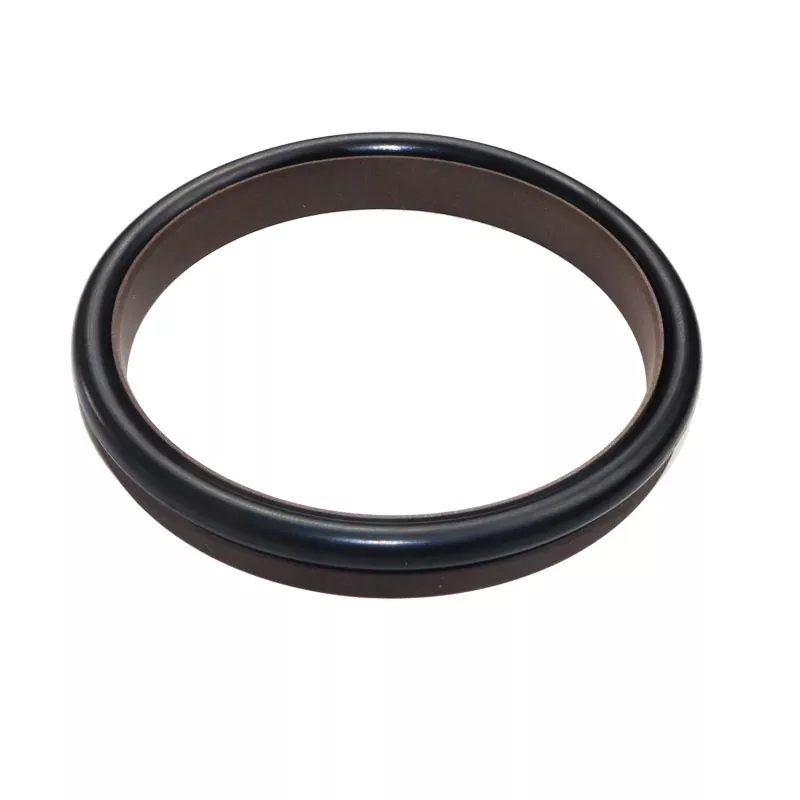

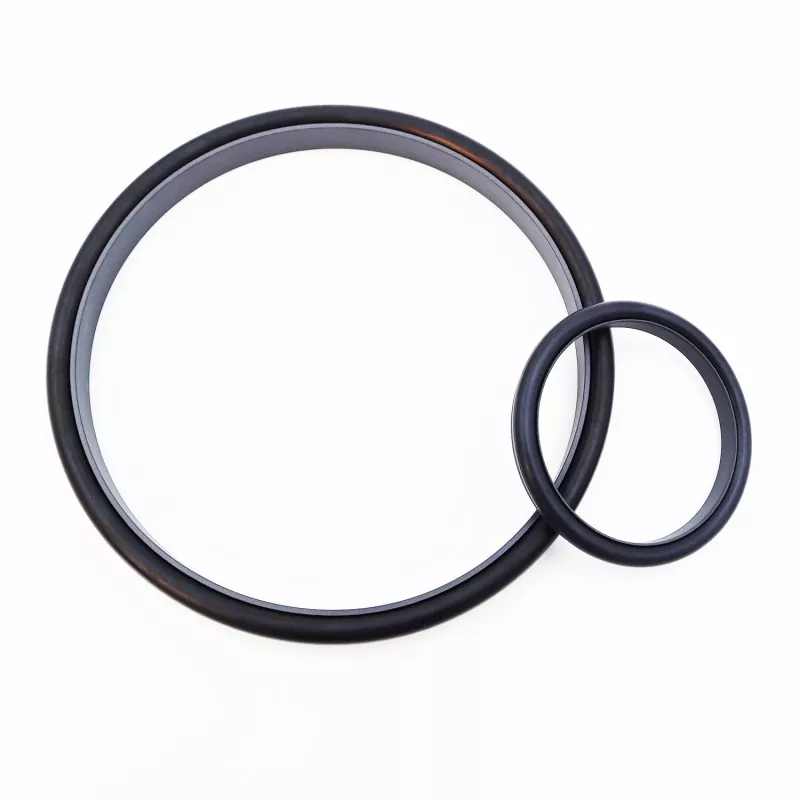

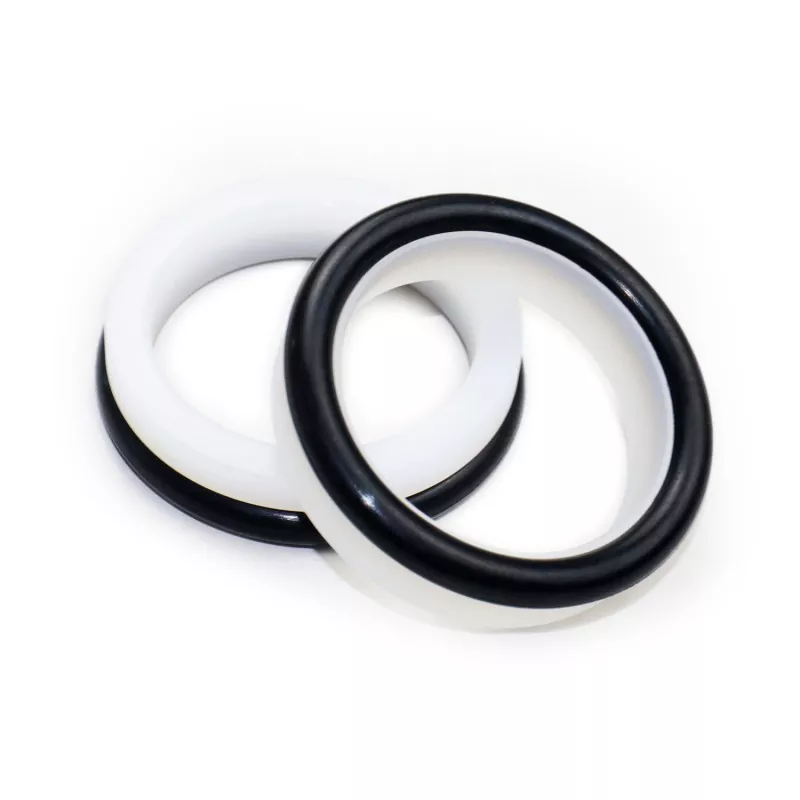

प्रबलित उजवा-कोन संयुक्त सील (अल्ट्रा-हाय प्रेशर/हायड्रॉलिक प्रेशर सील) मध्ये PTFE आणि त्याच्या संमिश्र सामग्रीपासून बनविलेले प्रबलित उजवे-कोन सीलिंग रिंग आणि एक ओ-रिंग असते. हे हायड्रॉलिक रेसिप्रोकेटिंग मोशनमध्ये युनिडायरेक्शनल सीलिंगसाठी योग्य आहे.
वापरलेल्या O-रिंगच्या प्रकारावर अवलंबून, ते RC08 आणि RC09 मालिकेत उपलब्ध आहे (GB1235 मालिका O-रिंगशी सुसंगत). सीलिंग रिंगच्या ऑप्टिमाइझ्ड जाडीच्या डिझाइनमुळे, ते पाण्याचा दाब किंवा इतर कमी-स्निग्धता असलेल्या माध्यमांमध्ये देखील चांगले कार्य करते.
प्रबलित सीलिंग रिंगची संरचनात्मक रचना उच्च आणि अति-उच्च दाबांना सीलची प्रतिकारशक्ती देखील सुधारते. हे सामान्यतः बंद खोबणीमध्ये स्थापनेसाठी योग्य नाही.
1. कमी घर्षण, कमी सुरुवातीचा प्रतिकार, गुळगुळीत हालचाल, समान गतिमान आणि स्थिर घर्षण, रेंगाळत नाही.
2. दीर्घ सेवा जीवन, तेल-मुक्त स्नेहन सीलिंगसाठी योग्य.
3. उच्च-दाब, अति-उच्च-दाब, आणि कमी-स्निग्धता माध्यम जसे की पाणी सील करण्यासाठी योग्य.
अत्यंत मूल्ये एकाच वेळी येऊ नयेत.
|
दाब (MPa) |
तापमान (°C) |
गती (m/s) |
मीडिया |
|
≤200 |
-35 ते +100 (NBR ओ-रिंगसह) |
≤6 |
हायड्रॉलिक तेल, आग-प्रतिरोधक द्रव (HFA/HFB), वायू इ. |
|
-20 ते +200 (एफकेएम ओ-रिंगसह) |
1. जुळणारे O-रिंग साहित्य: R01 Nitrile Butadiene Rubber (NBR), RO2 Fluororubber (FKM), इ.
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE3, इतर पर्यायी सामग्रीमध्ये PTFE2, PTFE4 आणि इतर उच्च-कार्यक्षमता सामग्री समाविष्ट आहे.

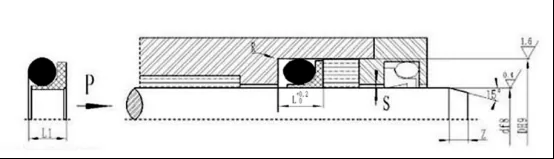

ऑर्डरिंग मॉडेल RC08—80x90.2x11.2—PTFE3—R01 मॉडेल-रॉड व्यास x ग्रूव्ह व्यास x ग्रूव्ह रुंदी-मटेरियल कोड
RC08 तपशील आणि पॅरामीटर्स सारणी
तपशील सारणीमध्ये सूचीबद्ध केलेल्या कोणत्याही आकाराची उत्पादने तयार करू शकतात
|
मानक df8 RCO8 |
हलका भार df8 RCO8-Q |
भारी भार df8 RC08-Z |
चर व्यास D H9 |
खोबणीची रुंदी एल+0.2 |
सीलची उंची L1 |
गोलाकार कोपरे Rmax |
रेडियल क्लीयरन्स Smax |
चांफर झमिन |
ओ-रिंग वायर व्यास dO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
५~१७.९ |
-- |
d+3.6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
५~१७.९ |
१८~३९.९ |
-- |
d+5.2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
१८~३९.९ |
40~108.9 |
५~१७.९ |
d+6.8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108.9 |
१०९~६२९ |
१८~३९.९ |
d+10.2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
१०९~६२९ |
६३०~९९९ |
40~108.9 |
d+13.4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
६३०~९९९ |
1000~1599 |
१०९~६२९ |
d+16.0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥१६०० |
६३०~९९९ |
d+18.8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥१६०० |
-- |
1000~1599 |
d+22.8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
टीप:1. बंद खोबणी प्रणाली आवश्यक असल्यास कृपया आमच्या कंपनीचा सल्ला घ्या.
2. प्रेशर > 60MPa, रूट H8/f8 फिट टॉलरन्स, अल्ट्रा-हाय प्रेशर सील Smax <0.05.
