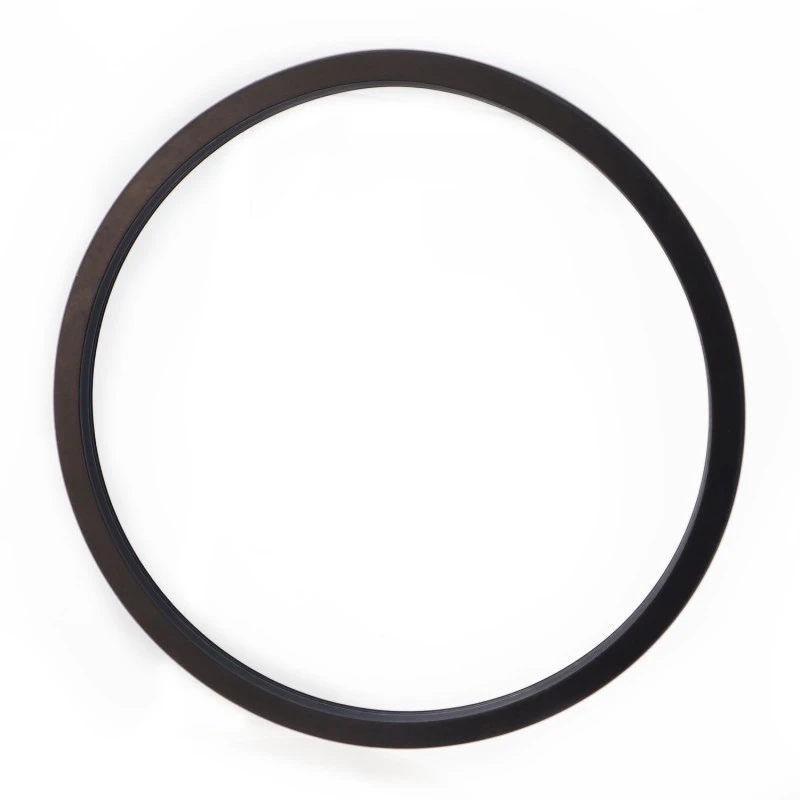

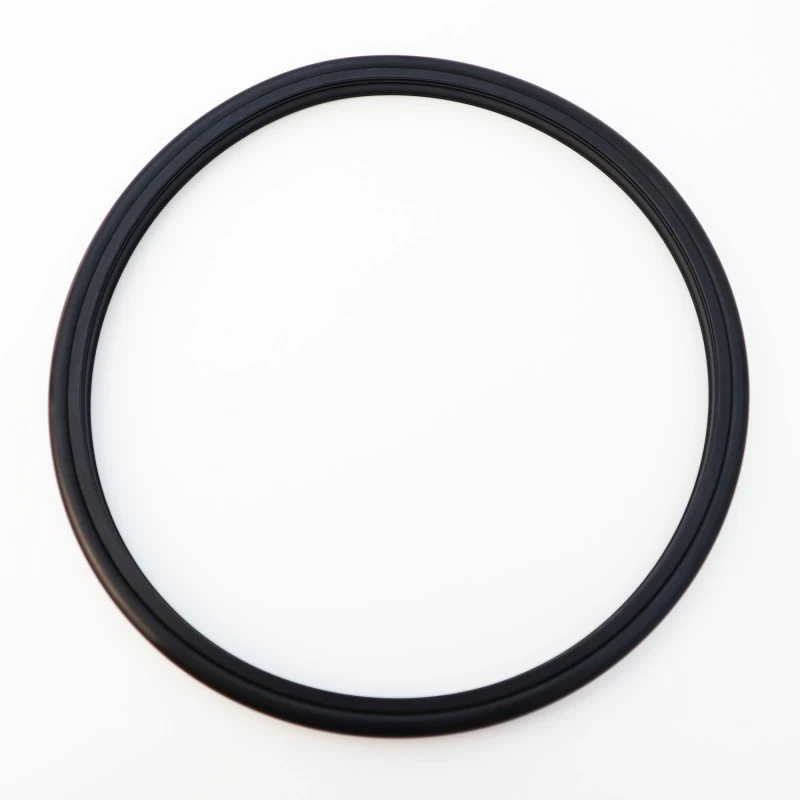

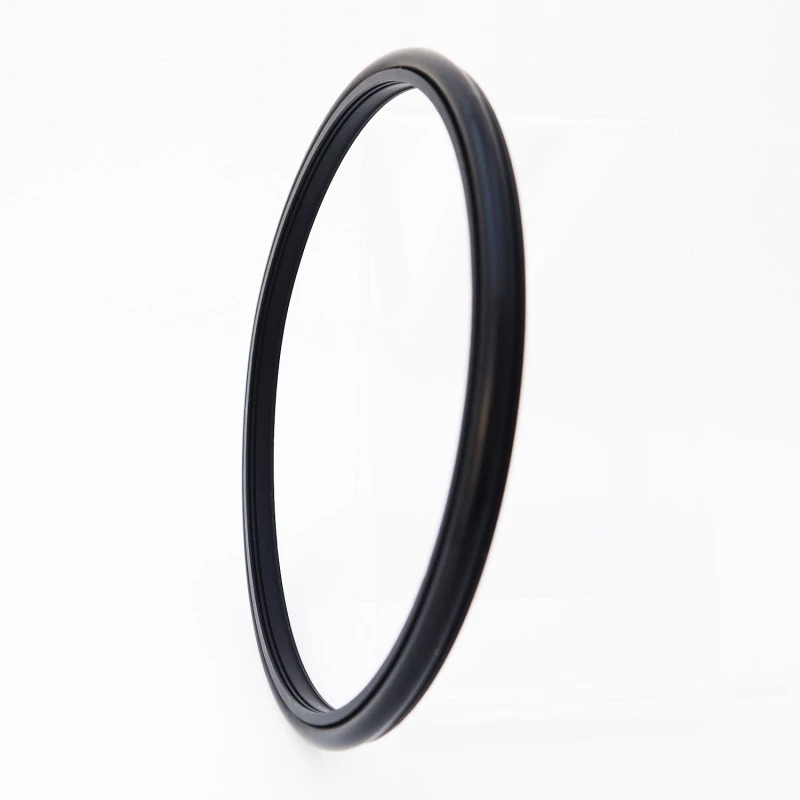

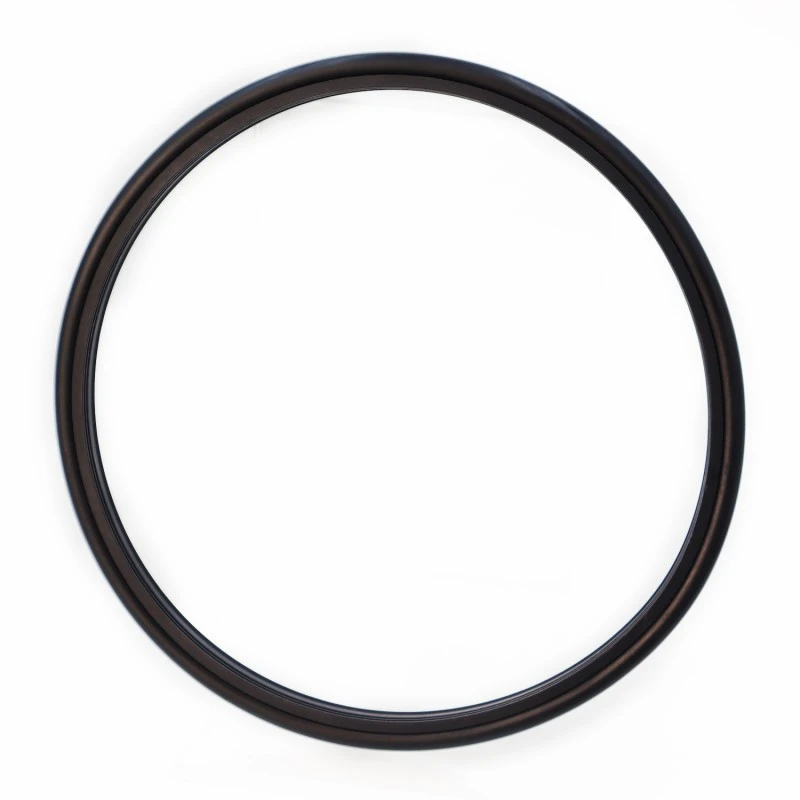

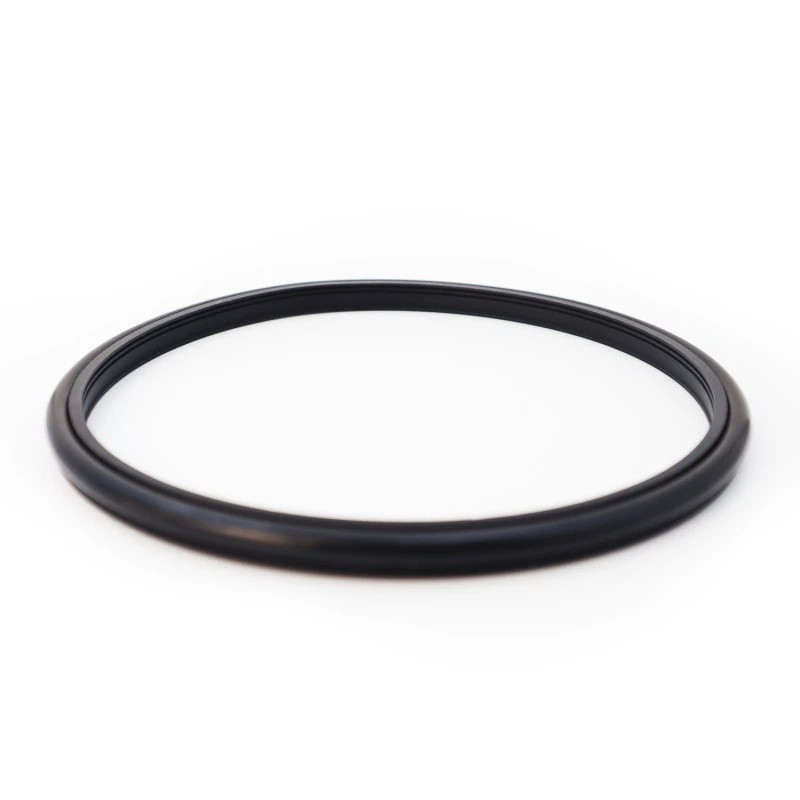

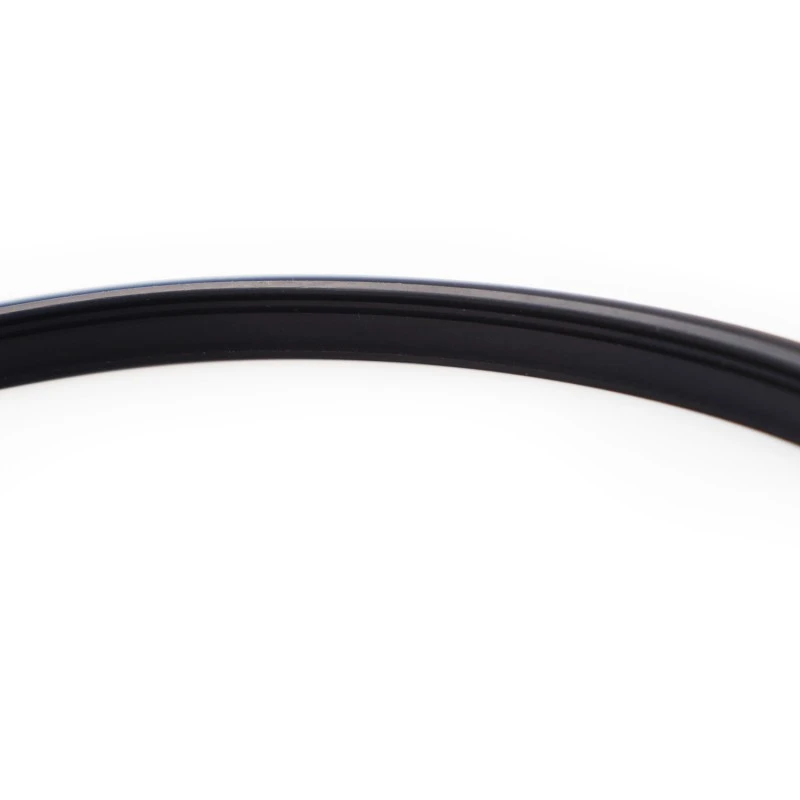

उच्च-दाब सिमेंट स्लरीसाठी शाफ्ट सील: उच्च आयुर्मान, कमी घर्षण, उत्कृष्ट सीलिंग कार्यप्रदर्शन, कॉम्पॅक्ट डिझाइन आणि सुलभ स्थापना, वापर आणि देखभाल. त्याचे विशेष सीलिंग ओठ आणि ऑप्टिमाइझ्ड जाडीचे डिझाइन सिमेंट स्लरीसारख्या कठोर माध्यमातही चांगले सीलिंग प्रदान करते. चिखल सारखी माध्यमे सील करण्यासाठी वापरताना, आम्ही दोन (किंवा अधिक) सील दरम्यान वंगण वंगण घालण्याची शिफारस करतो.
लागू ऑपरेटिंग शर्ती (मर्यादित मूल्ये एकाच वेळी येऊ नयेत)
|
दबाव/MPa |
तापमान / °C |
गती / मी/से |
मध्यम |
|
|
परस्पर गती |
रोटेशनल गती |
|||
|
≤१०० |
-35~+100 (जुळणाऱ्या NBR ओ-रिंगसह) |
≤6 |
≤2 |
पाणी, चिखल, कच्चे तेल, हायड्रॉलिक तेल, इमल्शन |
|
-20~+200 (जुळणाऱ्या O-रिंग FKM सह) |
||||
तुमच्या उत्पादनांच्या वापरादरम्यान तुम्हाला कोणतेही प्रश्न किंवा आपत्कालीन परिस्थिती आल्यास, तुम्ही रुईचेनशी कधीही संपर्क साधू शकता. तात्काळ तांत्रिक समस्या हाताळण्यासाठी आम्ही 7 x 24 तास तांत्रिक सल्लामसलत हॉटलाइन प्रदान करतो.
सील गळती झाल्यास, असामान्य पोशाख किंवा कोणत्याही कार्यक्षमतेत बिघाड झाल्यास, आमचा तांत्रिक सहाय्य कार्यसंघ फोन कॉल किंवा ईमेलद्वारे त्वरित प्रतिसाद प्रक्रिया सुरू करेल. आम्ही तुम्हाला रिमोट व्हिडिओ निदान, प्रतिमा विश्लेषण आणि इतर पद्धतींद्वारे प्राथमिक निर्णय आणि उपाय प्रदान करू शकतो. जटिल समस्यांसाठी, आम्ही 48 तासांच्या आत प्राथमिक विश्लेषण अहवाल देण्याचे वचन देतो, आणि आवश्यक असल्यास, तांत्रिक सहाय्य प्रदान करण्यासाठी साइटवर अभियंते पाठवा आणि समस्येचे पूर्णपणे निराकरण होईपर्यंत आपल्यासह संयुक्तपणे समस्येची चौकशी करा.
साहित्य निवड
1. योग्य ओ-रिंग सामग्रीमध्ये हे समाविष्ट आहे: R01 Nitrile Butadiene रबर (NBR), R02 Fluororubber (FKM), इ.
2. सीलिंग रिंग साहित्य: मानक सामग्री PTFE4, इतर पर्यायी सामग्रीमध्ये PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 इ.
ऑर्डरिंगचे उदाहरण
ऑर्डरिंग मॉडेल RC2061-80*91.7*7.6-PTFE4-R01 मॉडेल - शाफ्ट व्यास * चर व्यास * चर रुंदी - साहित्य कोड

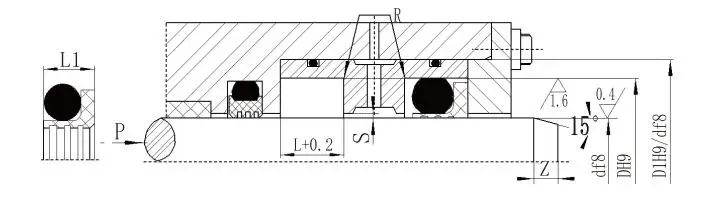

(a) खुली रचना

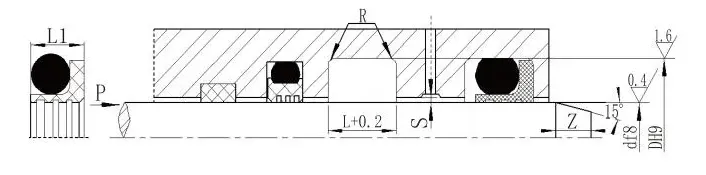

(b) बंद रचना
तपशील (निर्दिष्ट श्रेणीतील कोणताही आकार उपलब्ध आहे)
|
शाफ्ट व्यास श्रेणी मानक प्रकार d f8 RC2061 |
शाफ्ट व्यास श्रेणी हेवी लोड प्रकार d f8 RC2061-Z |
चर व्यास DH9 |
खोबणी रुंदी L+0.2 |
सील रुंदी L1 |
गोलाकार कोपरे Rmax |
रेडियल क्लीयरन्स Smax |
चांफर झमिन |
ओ-रिंग वायर व्यास |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
५~१५.९ |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
१६~३८.९ |
५~१५.९ |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107.9 |
१६-३८.९ |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670.9 |
३९~१०७.९ |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
६७१~१६०० |
108-670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
टीप: 1. शाफ्ट व्यास ≤ 30 मिमी साठी, खुल्या चर डिझाइनची शिफारस केली जाते.
2. रोटरी सीलसाठी वापरताना, फिरणाऱ्या शाफ्टसाठी HRC ≥ 58 ची पृष्ठभागाची कठोरता शिफारस केली जाते.
3. 30MPa पेक्षा जास्त दाबांसाठी, एक्सट्रूजन गॅपसाठी H8/8 फिटची शिफारस केली जाते.
