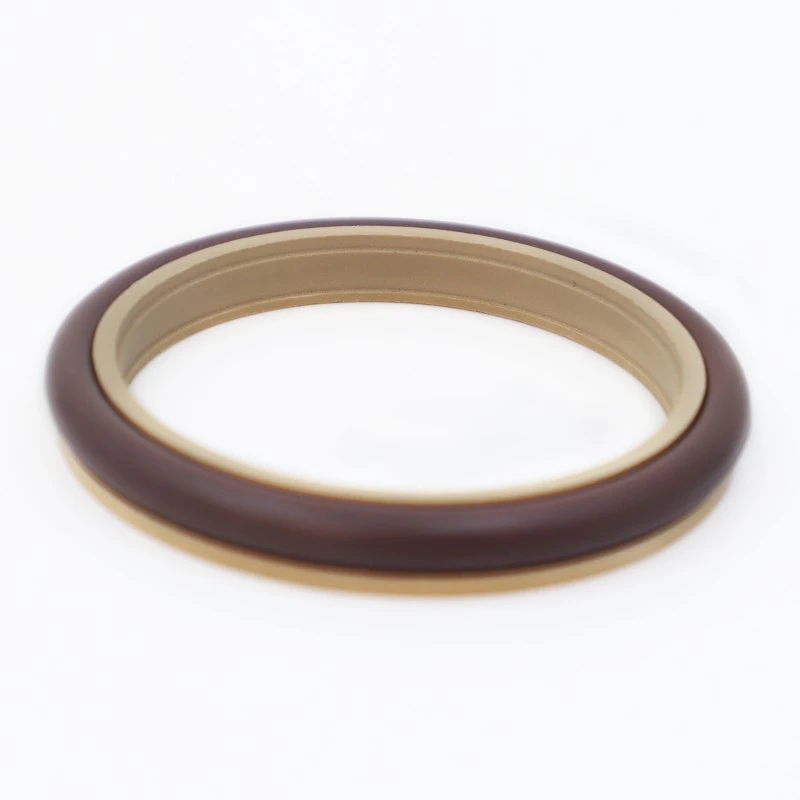

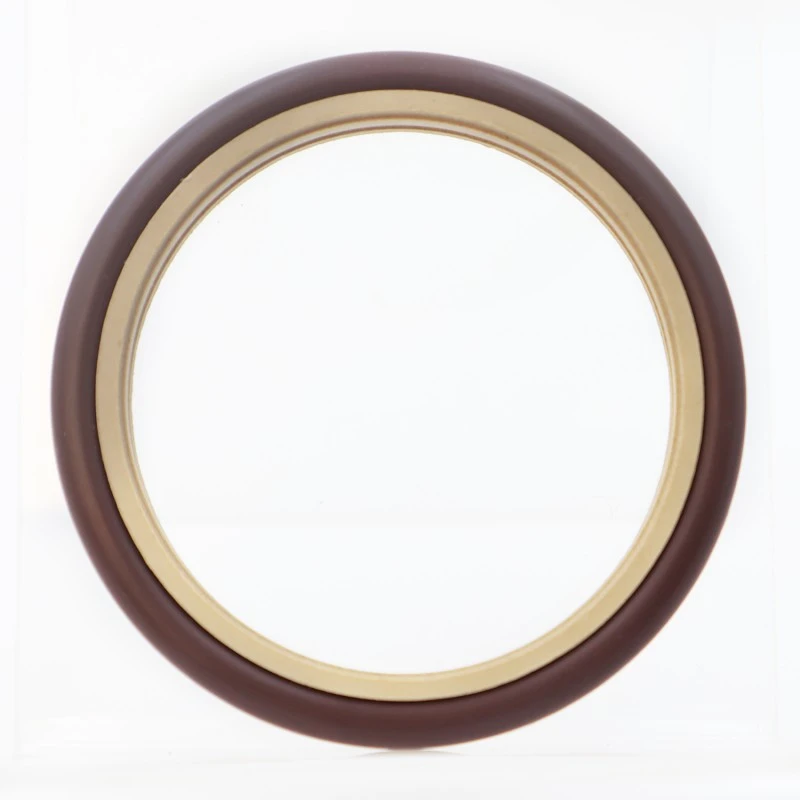

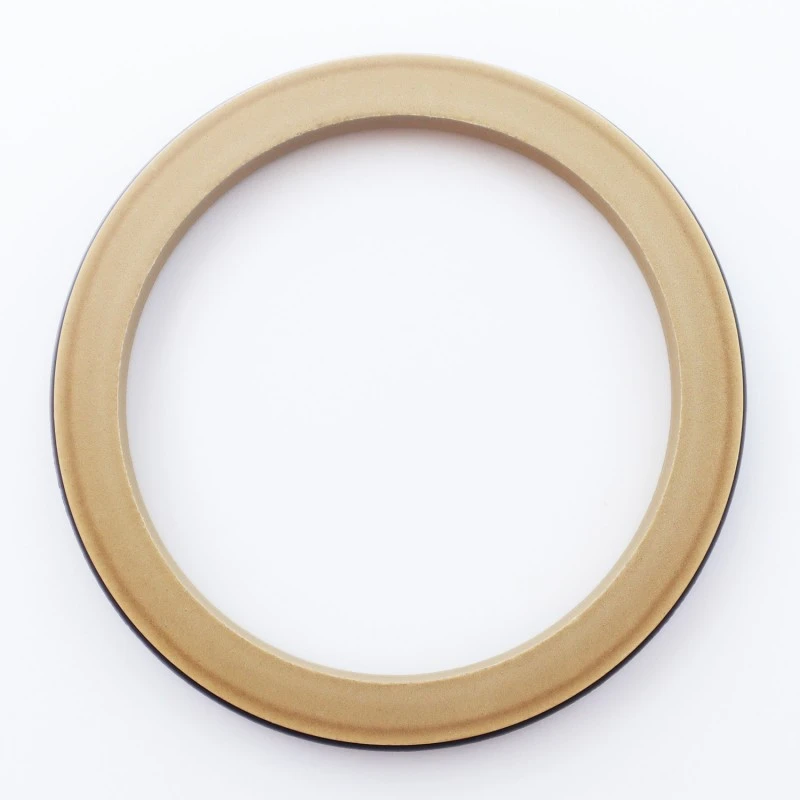

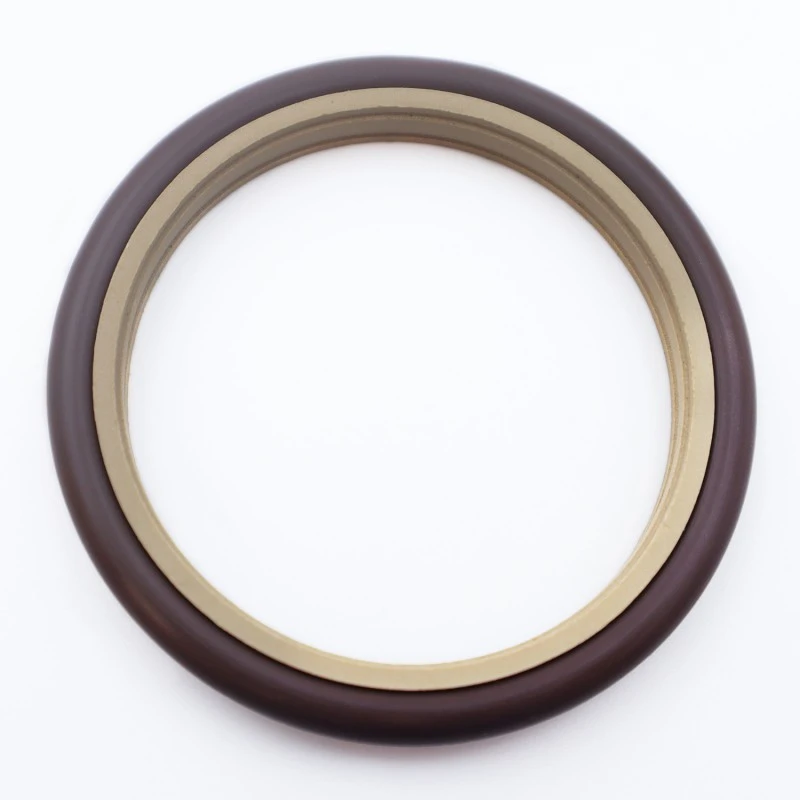

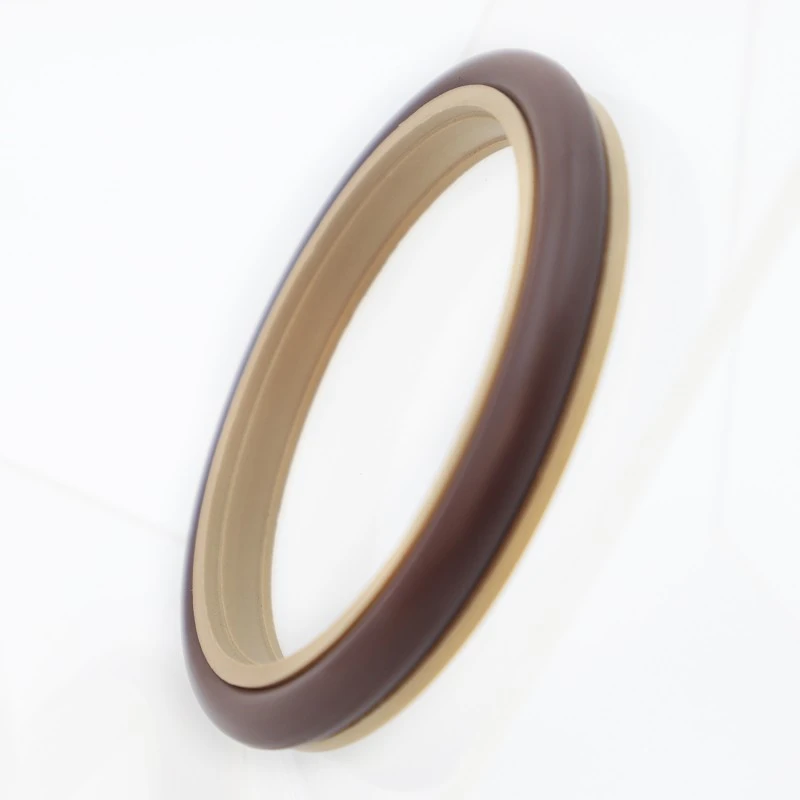

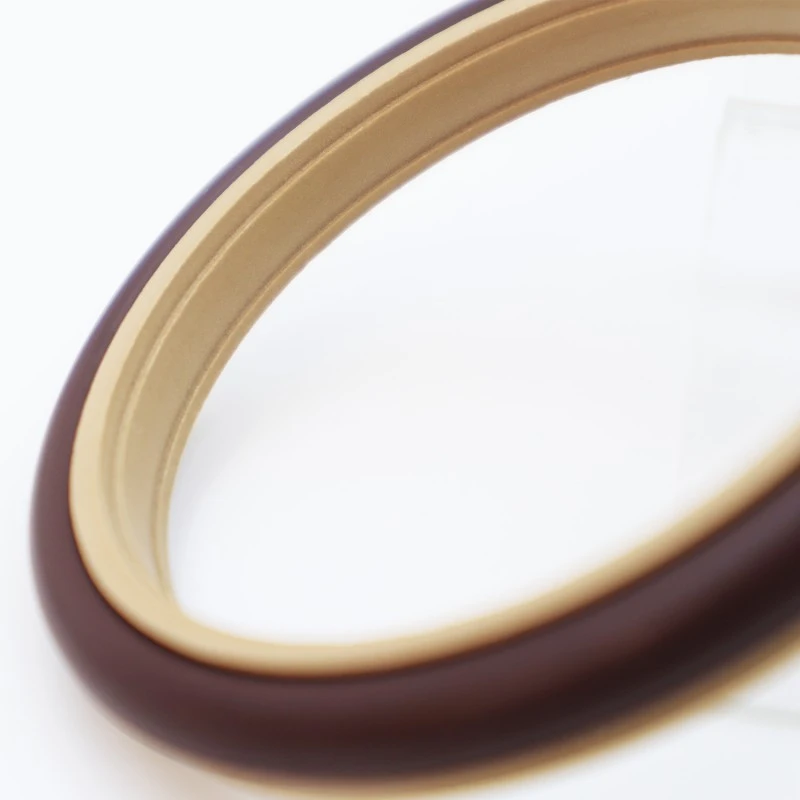

रुईचेन रोटरी शाफ्टसाठी लॅबिरिंथ-टाइप कंपाउंड सील तयार करते, जे RC2051-B (मानक प्रकार) आणि RC2051-G (हाय-स्पीड प्रकार) मध्ये उपलब्ध आहे. RC2051 चे अद्वितीय लिप डिझाइन उत्कृष्ट सीलिंग कार्यप्रदर्शन आणि अत्यंत कमी घर्षण प्रतिरोधक क्षमता प्रदान करते, जरी वायवीय रेसिप्रोकेटिंग किंवा रोटरी सीलिंगसाठी वापरले तरीही.
|
दबाव/MPa |
तापमान / °C |
संदर्भ Pv मूल्य /Mpa.m/s |
संदर्भ गती /m/s |
मध्यम |
|
≤70 (मानक मॉडेल) |
-35~+100 (NBR O-रिंग) |
≤१० |
＜2 |
हायड्रोलिक तेल, इमल्शन, पाणी, वायू इ. |
|
≤३० (हाय-स्पीड मॉडेल) |
-20~+200 (ओ-रिंग FKM) |
6 |
साहित्य निवड
1. उपलब्ध ओ-रिंग साहित्य: R01 Nitrile Butadiene रबर (NBR), R02 Fluororubber (FKM), इ.
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE4, इतर पर्यायी सामग्रीमध्ये PTFE1, PTFE2, PTFE3 आणि PTFE5 समाविष्ट आहेत.
रुईचेन तुम्हाला केवळ उत्पादनेच देऊ शकत नाही, तर उत्पादनांपासून ते तंत्रज्ञानापर्यंत व्यावसायिक समर्थनाची संपूर्ण श्रेणी देखील देऊ शकते. व्यावसायिक निवड सल्ला, अयशस्वी विश्लेषण आणि तांत्रिक प्रश्नोत्तरे आम्ही तुम्हाला देऊ शकतो. तुम्हाला सील करण्यात समस्या आल्यास, आम्ही मेटॅलोग्राफिक विश्लेषण, स्पेक्ट्रल विश्लेषण आणि इतर माध्यमांद्वारे अपयशाचे मूळ कारण शोधण्यात मदत करण्यासाठी तांत्रिक संसाधने त्वरित व्यवस्थित करू. आणि आमची मदत एवढ्यावरच थांबणार नाही, तर तुमच्यासाठी प्रभावी सुधारणा कार्यक्रम देखील प्रस्तावित करेल.
ऑर्डरिंगचे उदाहरण
ऑर्डरिंग मॉडेल: RC2051—80x91.7x7.6—PTFE3—R01
मॉडेल: dxDxL-
साहित्य कोड:

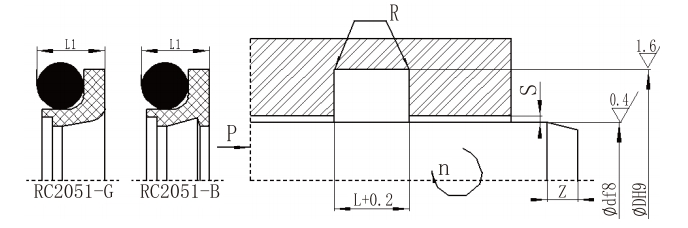

स्पेसिफिकेशन्स आणि पॅरामीटर्स टेबल (पॅरामीटर रेंजमधील कोणतेही स्पेसिफिकेशन उपलब्ध आहे)
|
d f8 मानक प्रकार RC2051 |
d f8 हलका भार प्रकार RC2051-Q |
d f8 हेवी लोड प्रकार RC2051-Z |
DH9 |
L+⁰.2 |
LI |
Rmax |
एस.एम |
झ्निन |
करा |
||
|
<10MPa |
<20MPa |
<40MPa |
|||||||||
|
. |
५~१५.९ |
-- |
d+4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
५~१५.९ |
१६~३८.९ |
--- |
d+6.3 |
4.0 |
3.7 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
१६~३८.९ |
३९~१०७.९ |
५~१५.९ |
d+8.2 |
5.2 |
4.7 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
३९~१०७.९ |
108~670.9 |
१६~३८.९ |
d+11.7 |
7.6 |
7.1 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
६७१–९९९ |
३९~१०७.९ |
d+15.5 |
9.6 |
8.9 |
0.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
६७१–९९९ |
1000-1599 |
108~670.9 |
d+19.4 |
12.1 |
11.3 |
0.7 |
0.7 |
0.5 |
0.3 |
12 |
8.60 |
|
1000-1599 |
≥१६०० |
६७१–९९९ |
d+22 |
14.8 |
13.5 |
0.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥१६०० |
- |
1000-1599 |
d+26 |
17.8 |
16.3 |
1.0 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
टीप: 1. शाफ्ट व्यास ≤ 30 मिमी साठी, खुल्या चरांची शिफारस केली जाते.
2. फिरणाऱ्या शाफ्टची पृष्ठभागाची कडकपणा HRC > 58 असावी.
