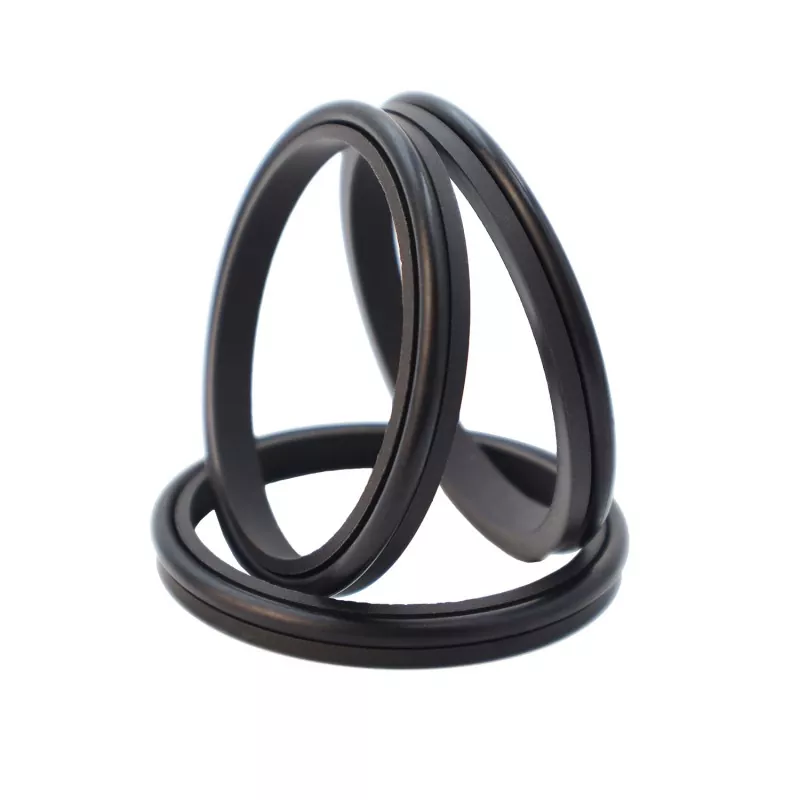

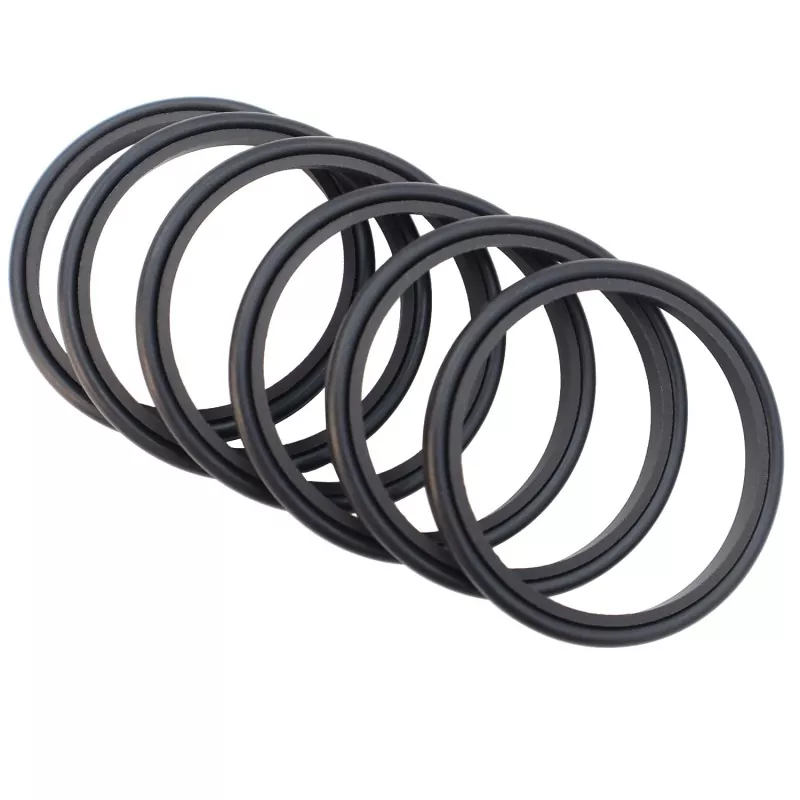

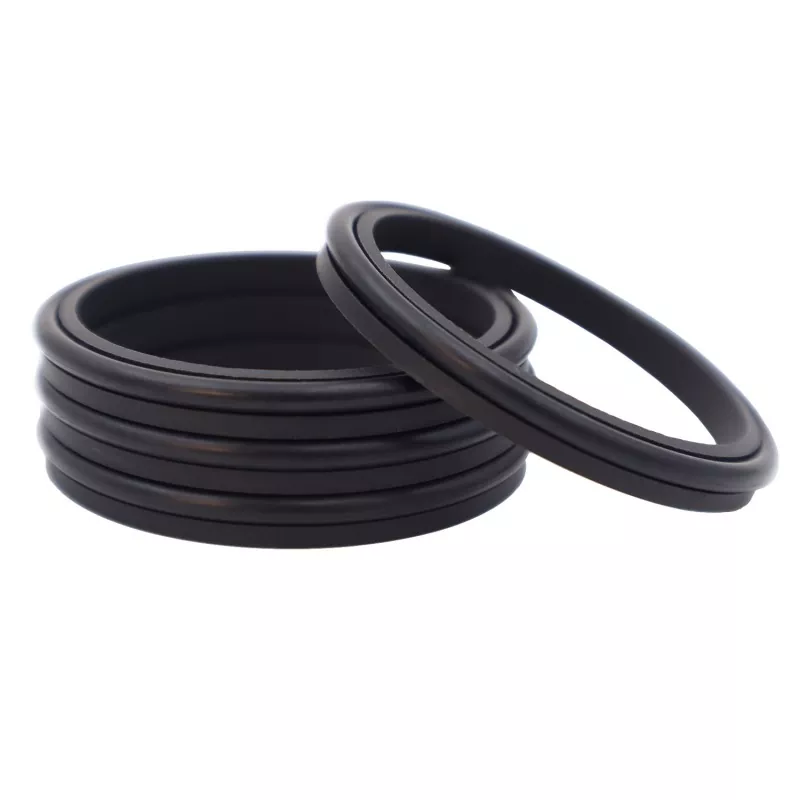

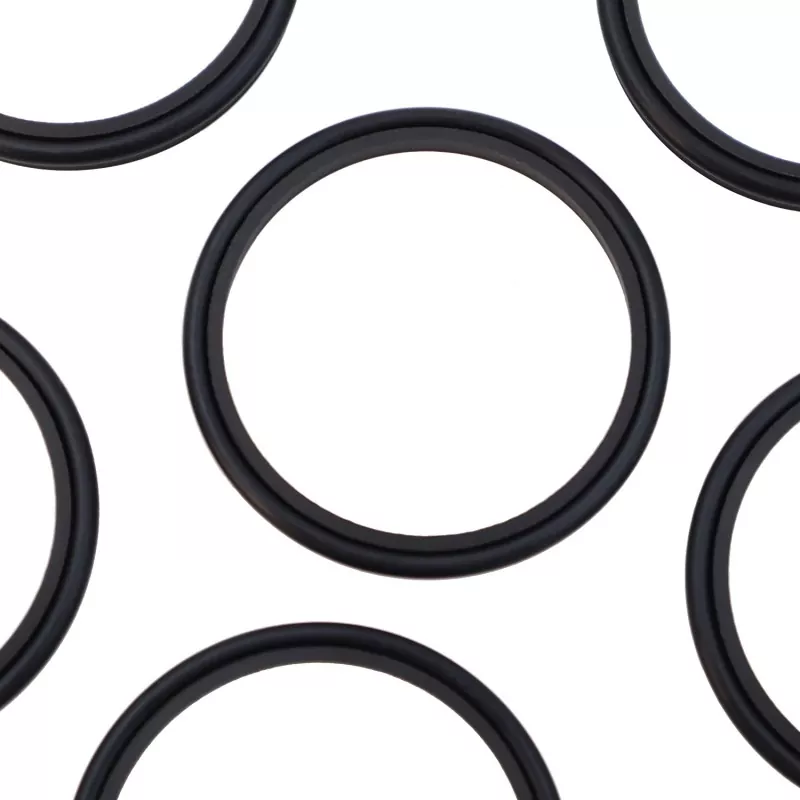

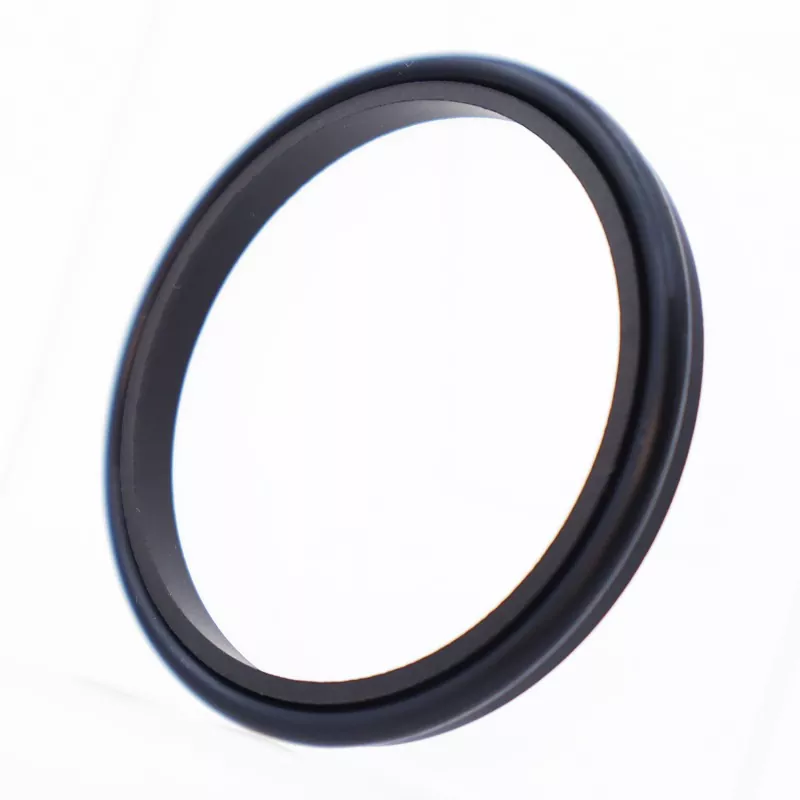

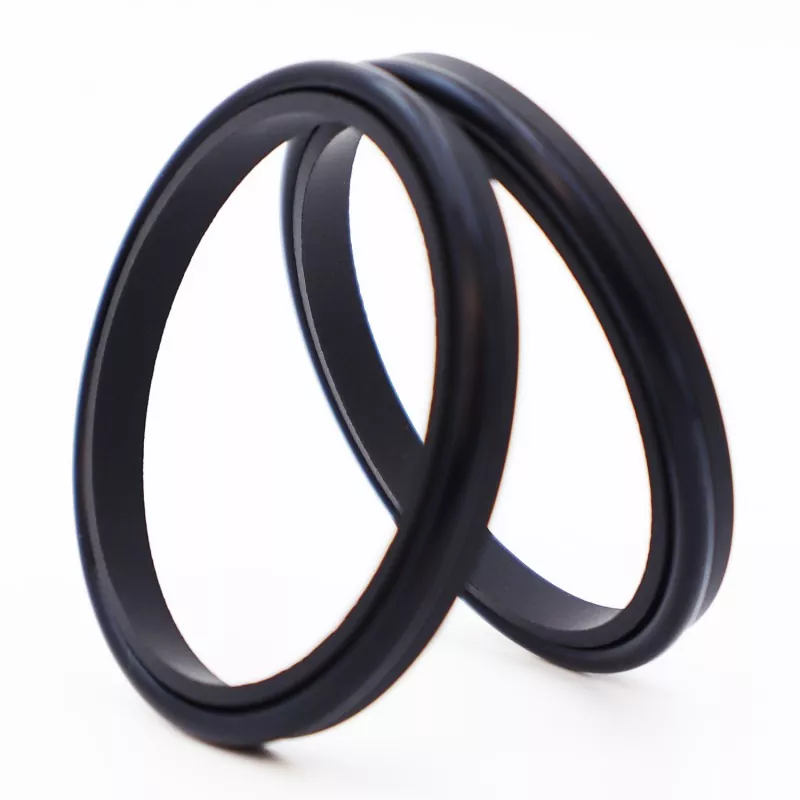

सिंगल लिप कॉम्बाइंड वायपर सील हे एकल-अभिनय वायपर सील आहे जे भरलेल्या PTFE सिंगल-लिप वायपर रिंग आणि रबर ओ-रिंगने बनलेले आहे; हे धूळ काढून टाकण्यासाठी आणि सिस्टम दूषित होण्यापासून रोखण्यासाठी कार्य करते. हे रेसिप्रोकेटिंग, ऑसीलेटिंग किंवा हेलिकल मोशन ऍप्लिकेशन्ससाठी योग्य आहे.
|
दाब (MPa) |
तापमान (°C) |
गती मी/से |
मीडिया |
|
- |
-35 ते +100 (NBR ओ-रिंगसह) |
6 |
हायड्रॉलिक तेल, इमल्शन, पाणी इ. |
|
-20 ते +200 (एफकेएम ओ-रिंगसह) |
ऑर्डर मॉडेल: RCF03—80-PTFE3—R01
RCF03 – मॉडेल | 80 – शाफ्ट व्यास | PTFE3 – सामान्य हेतूने सुधारित PTFE | R01 - रबर घटकांसाठी साहित्य कोड
नायट्रिल रबर (NBR) – R01 | फ्लोरोरुबर (FKM) – R02
निर्दिष्ट पॅरामीटर श्रेणीमध्ये उत्पादने कोणत्याही आकारात पुरवली जाऊ शकतात.
|

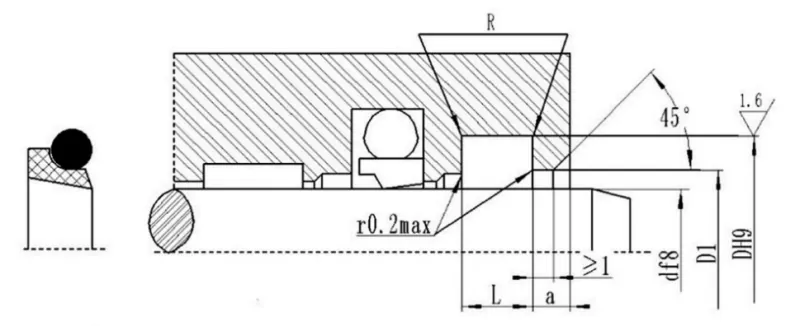

शाफ्ट व्यास श्रेणी d f8 |
चर व्यास D H9 |
खोबणीची रुंदी L+0.2 |
क्लिअरन्स होल व्यास D1 H11 |
उघडण्याची रुंदी साफ करा a ≥ |
कोपरा त्रिज्या R≤ |
ओ-रिंग क्रॉस-सेक्शन व्यास करा |
|
४~११ |
d+4.8 |
3.7 |
d+1.5 |
2 |
0.4 |
1.80 |
|
१२~६४ |
d+6.8 |
5.0 |
d+1.5 |
2 |
0.7 |
2.65 |
|
६५~२५० |
d+8.8 |
6.0 |
d+1.5 |
3 |
1.0 |
3.55 |
|
२५१~४२० |
d+12.2 |
8.4 |
d+2.0 |
4 |
1.5 |
5.30 |
|
४२१~६५० |
d+16.0 |
11.0 |
d+2.0 |
4 |
1.5 |
7.00 |
|
६५१~१५०० |
d+20.0 |
14.0 |
d+2.5 |
5 |
2.0 |
8.60 |
